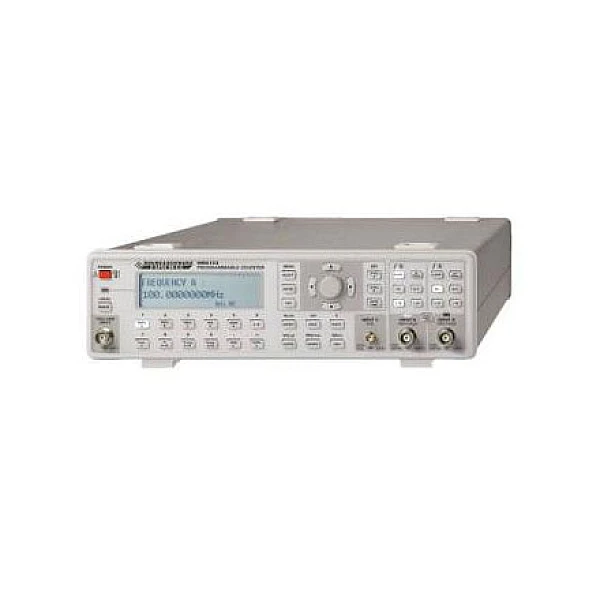

Универсальный частотомер Rohde & Schwarz HM8123

Принцип действия основан на счетно-импульсном принципе, заключающемся в том, что счетный блок считает количество поступающих на его вход импульсов в течение определенного интервала времени.

При измерении частоты счетный блок считает количество импульсов, сформированных из входного (измеряемого) сигнала, за время длительности стробимпульса. Длительность стробимпульса (время счета) в этом режиме задается опорными частотами.

При измерении периода счетный блок считает количество импульсов опорной частоты (частоты заполнения) за время длительности стробимпульса. Длительность стробимпульса при этом равна измеряемому периоду.

Повышенная точность измерений обеспечивается рубидиевым опорным генератором.
Приборы имеют конструкцию настольного исполнения, снабжены ножками, позволяющими придать прибору наклонное рабочее положение для удобства визуального считывания результатов измерений.

Органы управления, индикации и присоединительные разъемы расположены на передней и задней панелях и снабжены соответствующими надписями.
