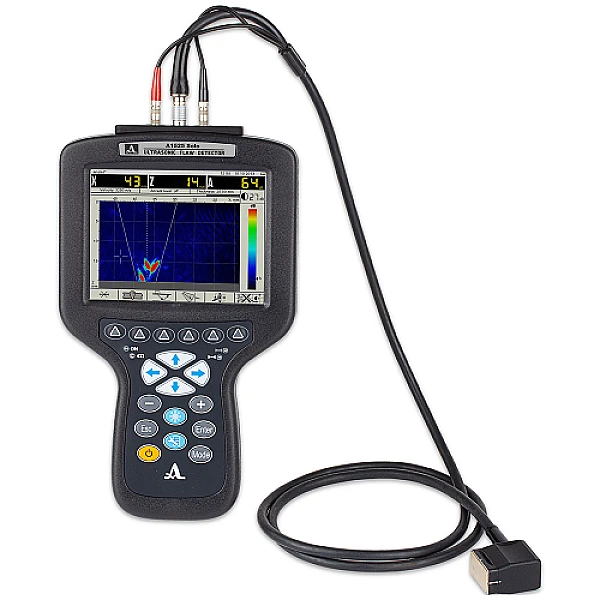

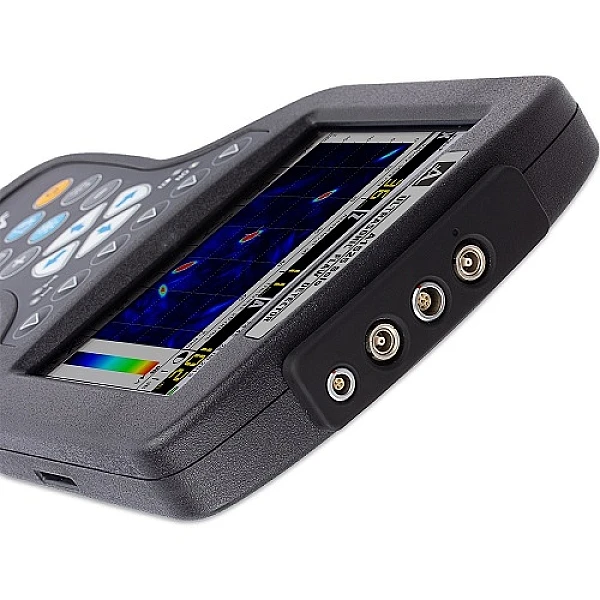

Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo

Представляет собой легкий и удобный в использовании ультразвуковой высокочастотный дефектоскоп - томограф с визуализацией внутренней структуры сварного шва и тела металла в режиме реального времени.

Преимущества

  • Доступная цена.
  • Быстрота и эффективность контроля благодаря наглядному отображению сечения объекта (B-Скан) в режиме реального времени с частотой смены кадров до 35 Гц.
  • Улучшенная чувствительность в ближней зоне (ЦФА / TFM метод).
  • Скорость сканирования вдоль сварного соединения до 70 мм/с (при шаге сканирования 2 мм).
  • Малогабаритная 16 элементная антенная решетка поперечных волн с центральной частотой 4 МГц и сектором обзора от 350 до 800 для контроля сварных швов.
  • Отображение образов объемных (поры) и вертикально ориентированных (трещины) дефектов благодаря специальным режимам.

Особенности

  • Возможность работы в режимах томографа В-СКАН и классического дефектоскопа А-СКАН.
  • Простое и удобное МЕНЮ основных настроек.
  • Доступность работы с прибором специалистам любого уровня квалификации.
  • Небольшие габаритные размеры и вес прибора – 800 г.
  • Большой, цветной, антибликовый 5,7″ TFT дисплей с тачскрином.

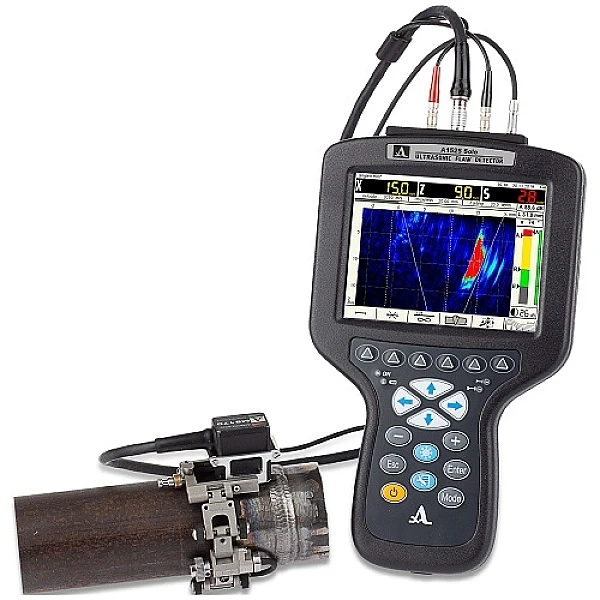

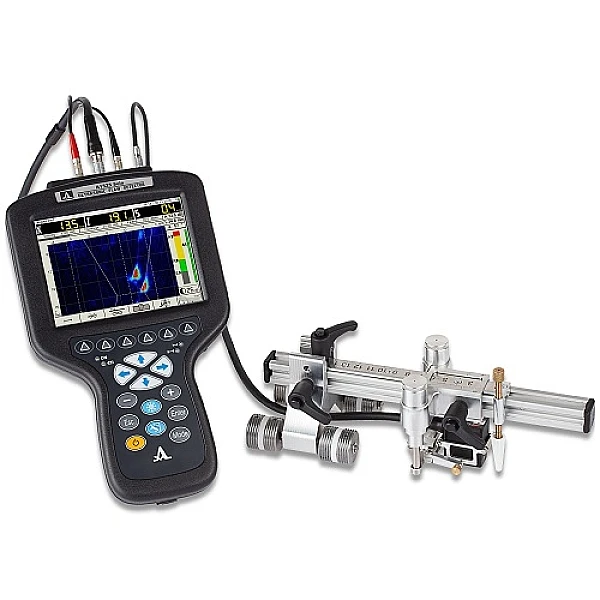

  • Опционально прибор может быть укомплектован специализированной кареткой с установленным датчиком пути для равномерного перемещения АР вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва. Полученные сканограммы (С-Скан) позволят проводить комплексный анализ всего сварного соединения.


Режимы визуализации

В дефектоскопе-томографе A1525 Solo реализованы пять режимов визуализации образов несплошностей, адаптированных к их виду. Данные режимы выбираются в зависимости от различных задач контроля и специфики объекта. Для простой идентификации этих режимов используются символы, приведенные ниже. Там же указаны основные характеристики режимов.




Номер режимаОбъект контроляОтражательОзвучиваниеНазначениеТомограмма
1полупространство"точечный"прямоеДля изделий сложной формы, не имеющих определенной толщины, либо изделий с грубой донной поверхностью1.jpg
2плита, 10 < d ≤ 100 мм"точечный"прямое и отраженноеДля плоскопараллельных изделий с известной толщиной2.jpg
3пластина, d < 10 мм"точечный"отраженноеДля контроля плоскопараллельных изделий с известной толщиной, объектов малой толщины при определении дефектов вблизи поверхности3.jpg
4плита или пластина, d < 100 ммплоскостныйпрямое и отраженноеДля определения вертикально-ориентированных дефектов с гладкой поверхностью, зеркально отражающих ультразвук4.jpg
5плита или пластина, d < 100 ммобъемныйпрямое и отраженноеУниверсальный режим для плоскопараллельных изделий с известной толщиной и всех типов несплошностей5.jpg


Режимы работы


А1525 Solo имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:


Режим ТОМОГРАФ

Обеспечивает работу прибора с АР и формирование томограмм в реальном масштабе времени. При работе в томографическом режиме на экран выводится не только томограмма (В-Скан), но и служебная информация, включая стробы, курсоры, цифровые индикаторы и т.д.

После обнаружения дефектов обеспечивается возможность оценки их реальных или эквивалентных размеров следующими методами: классическим (сравнение с амплитудой сигнала от контрольного отражателя) и дефектометрическим (измерением координат характерных точек образа дефекта и расстояний между ними непосредственно по реконструируемому изображению).

Режим ДЕФЕКТОСКОП

Обеспечивает работу прибора в качестве классического дефектоскопа с наклонными и прямыми преобразователями. При этом сигналы выводятся на экран в виде А-Скана.

В данном режиме прибор обладает всеми функциями, характерными для современного цифрового дефектоскопа (встроенные АРД-диаграммы, ВРЧ и DAC - кривые, цифровая многоуровневая система АСД, программируемая форма зондирующего импульса и пр.).


Режим Настройка

Используется для выбора и установки параметров и рабочей конфигурации.

Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.



    Программное обеспечение

    Специализированное программное обеспечение ADM - IntroVisor позволяет передавать сохраненные данные из прибора на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде томограмм и эхо-сигналов с параметрами контроля и последующего архивирования.

    Проведем демонстрацию оборудования онлайн или в нашем офисе

    Комплектация

    Базовый комплект

    НаименованиеКод
    А1525 Solo - электронный блок ультразвукового дефектоскопа (ультразвукового томографа с цифровой фокусировкой антенной решетки)1129
    Антенная решетка M9170 4.0V60R26X10CS1159
    Кабель LEMO-LEMO одинарный 1,2 м1213
    Преобразователь S3568 2.5A0D10CL1462
    Преобразователь S5182 2.5А65D12CS1434
    Преобразователь S3568 2.5A0D10CL 1443
    Сетевой адаптер с кабелем 220 В - 15 В1829
    Кабель USB A - Micro B1222
    Компакт-диск с документацией и ПО1511
    Калибровочный образец V2/251314
    Планшет D121616
    Чехол D121622
    Гель УЗ  -30°C...+100°C, 0,1 кг1915
    Жесткий кейс М201615
