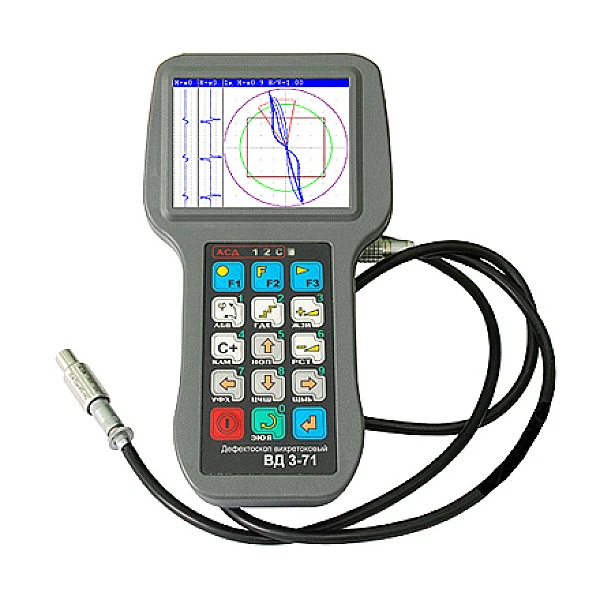

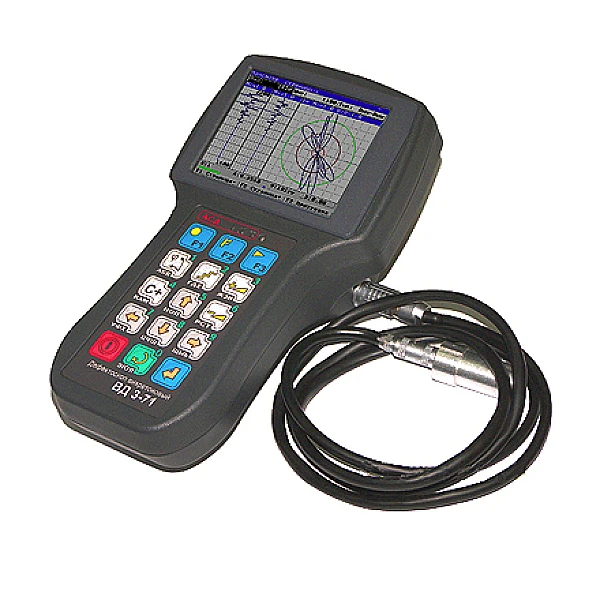

Вихретоковый дефектоскоп ВД3-71

Тип оборудования: Дефектоскоп

Производитель: Россия
Серия: ВД
Модель: ВД3-71 НК-IVY
Описание: Вихретоковый прибор для обнаружения трещин на поверхности металла

Гарантия на вихретоковый дефектоскоп ВД3-71: 1 год.Сертификаты на вихретоковый дефектоскоп ВД3-71:

- Сертификат о внесении в Государственный реестр средств измерений РФ вихретокового дефектоскопа ВД3-71.
- Свидетельство о регистрации в Реестре средств измерений, допущенных к применению в ОАО «РЖД»

Назначение вихретокового дефектоскопа ВД3-71:

Дефектоскоп вихретоковый ВД 3-71 относится к средствам контроля и оценки дефектов и предназначен для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.), в том числе для:
- контроля отдельных отрезков несущих конструкций;
- контроля балок, трубопроводов, труб различного диаметра, стержней, полосок, кабелей в оболочках;
- контроля деталей авиационной техники;
- контроля железнодорожных колёс и рельсов.

Дефектоскоп ВД3-71 может применяться для контроля продукции при ее производстве и в процессе эксплуатации службами неразрушающего контроля и лабораториями предприятий, обеспечивающими контроль качества продукции.

Вихретоковый дефектоскоп ВД 3-71 обеспечивает возможность обнаружения поверхностных и подповерхностных дефектов протяженностью не менее 2 мм в деталях из металлов и сплавов, в том числе ферромагнитных, с относительной магнитной проницаемостью более 1 и электропроводностью от 1*106 до 6 *107 См/м.

Вихретоковый дефектоскоп ВД3-71 предусматривает возможность подключения вихретоковых преобразователей различной конструкции:

1. дифференциальный ВТП, включение по схеме моста
2. абсолютный ВТП трансформаторного типа
3. дифференциальный ВТП, включение по схеме моста
4. дифференциальный ВТП, трансформаторного типа, с заземлённой средней точкой
5. абсолютный ВТП 6. дифференциальный ВТП, трансформаторного типа

Порог чувствительности дефектоскопа на искусственных дефектах типа "пропил" в стандартном образце: протяженность - 2 мм; глубина - 0,1 мм; ширина - 0,1 мм.

Дефектоскоп ВД3-71 при обработке результатов контроля имеет следующие возможности:
- вращение сигнала (диапазон поворота сигнала от 0° до 360° с шагом 1°, 10°, 100°);
- фильтрация сигнала (существует 5 видов фильтров: низкочастотный, высокочастотный, полосовой, дифференциальный, усредняющий);
- создание смесей двух каналов (для смешивания оператор может выбрать один из 5-ти алгоритмов: суммирование, вычитание, суммирование с инверсией по горизонтали, суммирование с инверсией по вертикали и произведение).

Вихретоковый дефектоскоп ВД 3-71 отображает вихретоковый сигнал в следующих представлениях:
- векторное изображение: при этом в зоне отображается прямая линия (вектор), один её конец- центр, второй указывает на текущее значение сигнала;
- в комплексной плоскости: позволяет выделять дефекты на фоне помех путем анализа формы годографа сигнала.

Отличительные особенности вихретокового дефектоскопа ВД3-71:

  • Работа с ВТП различного типа;
  • Многочастотный (до 2-х частот) контроль;
  • Отображение сигнала в комплексной плоскости (годограф сигнала), отображение вектора сигнала, временная развертка проекций сигнала;
  • 5 алгоритмов формирования «смеси» сигналов по двум каналам;
  • Управление фазой отображаемого сигнала;
  • Автоматическое измерение амплитуды и фазы сигналов;
  • Оценка величины дефекта (в миллиметрах, % от толщины стенки и пр.) в соответствии с выбранной либо построенной калибровочной кривой;
  • Цифровая фильтрация, 5 типов фильтров: НЧ, ВЧ, Полосовой, Дифференциальный, Усредняющий;
  • Интеллектуальное масштабирование сигнала
  • Запоминание и хранение до 10 результатов контроля в зависимости от времени контроля;
  • Запоминание и хранение до 100 настроек дефектоскопа в памяти;
  • Сохранение и документирование результатов, связь с ПЭВМ через порт USB;
  • Световая и звуковая сигнализация дефекта, возможность подключения наушников;
  • Цветной TFT-дисплей
  • Эргономичный корпус;
  • Встроенное  аккумуляторное питание, зарядное устройство с режимом «быстрый заряд» в комплекте поставки;
  • Время установления рабочего режима дефектоскопа - не более 1 мин.
  • Время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей - не менее 8 часов.
  • Электрическое питание дефектоскопа осуществляется от встроенной аккумуляторной батареи номинальным напряжением 12 В и емкостью 2500 мА/час.
Проведем демонстрацию оборудования онлайн или в нашем офисе

Комплектация

Базовый комплект поставки прибора:

  • Дефектоскоп ВД 3-71
  • Преобразователь вихретоковый ПН-12-МДФ01 (с кабелем соединительным)
  • Кабель соединительный (ПЭВМ/электронный блок)
  • Устройство зарядное АЗУ-2М
  • Стандартный образец предприятия СОП7.001.70
  • Программное обеспечение для работы с ПЭВМ
  • Руководство по эксплуатации ВД 3-71.23535778.005.00.00-01 РЭ
  • Руководство по эксплуатации АЗУ-2М.23535778.002 РЭ
  • Чехол для дефектоскопа ВД 3-71
  • Кейс для запасных частей и принадлежностей

Дополнительные принадлежности для вихретокового дефектоскопа ВД3-71

  • Головные телефоны

Вихретоковые преобразователи для дефектоскопа ВД3-71.

Тип вихретокового преобразователя (ВТП)

Размер рабочей части, мм

Диапазон рабочих частот, кГц

Задачи, которые решаются с высокой эффективностью

ПН-10 - ТД

9

40 - 120

Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) с зазором до 3 мм.

МДФ 0701

7

1,0 - 20,0

Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах. Автоматический и ручной контроль с зазором относительно поверхности. Выявление дефектов на глубине до 3 мм в неферромагнитных материалах.

МДФ 0901

9

0,4 - 15,0

Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах. Автоматический и ручной контроль с зазором относительно поверхности. Выявление дефектов на глубине до 5 мм в неферромагнитных материалах.

МДФ 1201

12,5

0,1 - 20,0

Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах. Выявление дефектов на глубине до 8 мм в неферромагнитных материалах.

МДФ 1502

15

1,0 - 500,0

Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах при автоматическом и ручном контроле с зазором относительно поверхности. Выявление дефектов в ферромагнитных материалах через зазор или слой защитного покрытия толщиной до 10-12 мм.

МДФ 3301

33

0,1 - 8,0

Выявление поверхностных и глубоко залегающих трещин, пор, коррозионных язв (питинг) в разных материалах. Выявление грубых дефектов на глубине до 20 мм в неферромагнитных материалах.

ПН-17x24 ТД 2

17x24

80 - 120

Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах при автоматическом и ручном контроле.

ПН-6x8- ТД-У-001

6x8

10 - 250

Выявление поверхностных дефектов типа трещин, пор в ферромагнитных материалах поперечного, продольного или локального направления.

ПН-6- ТД-С-001

6

10 - 250

Выявление поверхностных дефектов типа трещин, пор в ферромагнитных материалах поперечного, продольного или локального направления. Автоматический и ручной контроль с зазором относительно поверхности до 0,5 мм.

ПН-12- ТД-С-001

12

10 - 250

Выявление поверхностных дефектов типа трещин, пор в ферромагнитных материалах поперечного, продольного или локального направления. Автоматический и ручной контроль с зазором относительно поверхности до 3 мм.

*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
