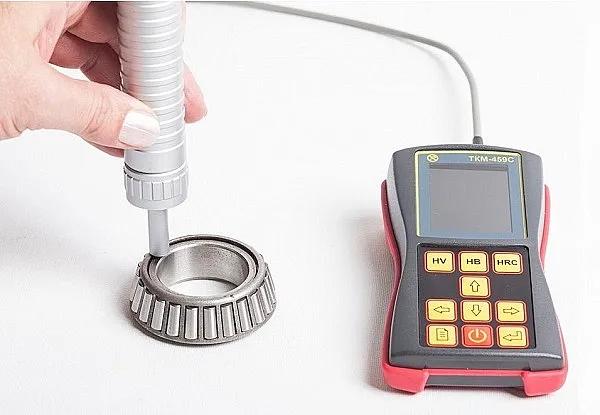

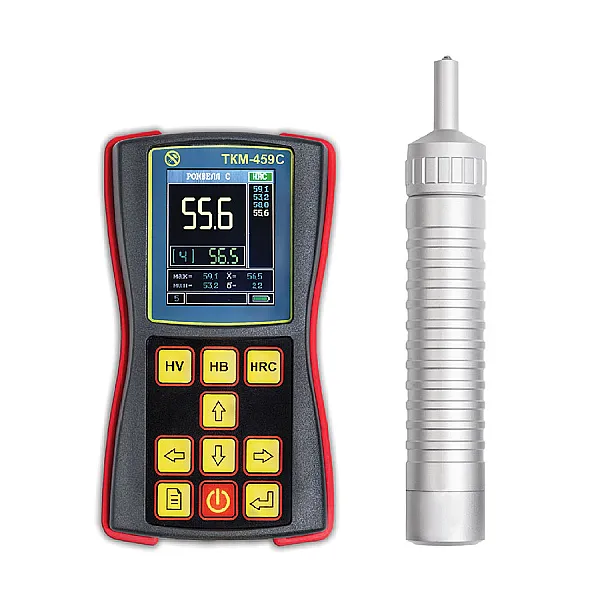

Ультразвуковой твердомер ТКМ-459С

Твердомер ТКМ-459С - это высокоточный ультразвуковой прибор для оперативного измерения твердости металлов и металлических изделий.

Прибор выполняет неразрушающий контроль качества продукции в различных отраслях промышленности: металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других.

Принцип действия твердомера - UCI метод (Ultrasonic Contact Impedance — ультразвуковой контактный импеданс).

"Базовый" комплект имеет в своём составе всё необходимое для решения основной массы задач неразрушающего контроля.

ТКМ-459С выполняет контроль твердости:

  • углеродистых и конструкционных сталей,
  • поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.),
  • жаропрочных, коррозионно-стойких, нержавеющих и др. сталей,
  • гальванических покрытий (хром), наплавок,

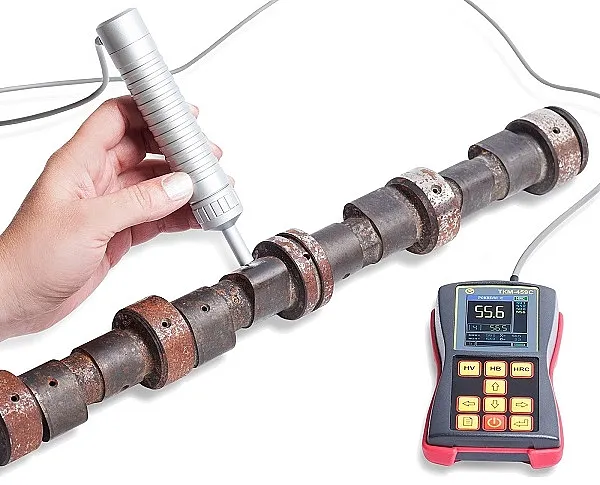

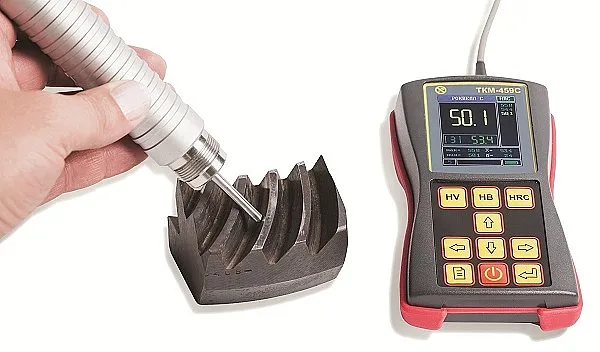

  • изделий сложной конфигурации (зубьев шестерен, валов),

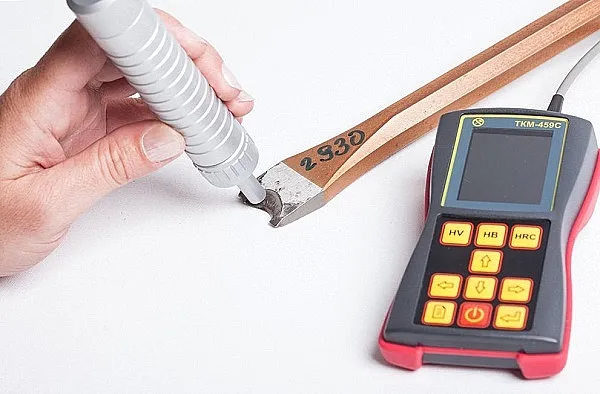

  • тонкостенных и малогабаритных изделий,
  • изделий из мелкозернистых материалов при локальном исследовании свойств материалов.

ТКМ-459С прошел Государственную метрологическую аттестацию и внесен в Государственные реестры средств измерений Российской Федерации и Республики Беларусь.
Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.

Преимущества ультразвукового твердомера ТКМ-459С

  • Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
  • Измерение твердости в труднодоступных местах - пространственное положение датчика не влияет на результат измерения.
  • Сверхмалая площадь зоны контроля - от 1 мм.
  • Контроль в пазах и глухих отверстиях - от 5 мм.
  • Практически незаметный отпечаток на «зеркальных» поверхностях.
  • Малая чувствительность к кривизне поверхности, толщине и массе изделия.
  • Предусмотрено оповещение о выходе результата измерения за установленные пределы.

Особенности конструкции ТКМ-459С

  1. Ударопрочный, прорезиненный, пыле-влагозащищенный корпус.
  2. Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
  3. Яркий цветной графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
  4. Уникальная система статистической обработки.
  5. Гибкая организация памяти для записи результатов измерений и последующего анализа.
  6. Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости.
  7. Программирование:

- дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов;
- дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.

Эксплуатация

Ультразвуковой твердомер ТКМ-459C успешно применяется в лабораторных, производственных или полевых условиях.

Требования к контролируемому изделию:

Масса более 1 кг, толщина более 2 мм дополнительная подготовка не требуется
Масса менее 1 кг изделие необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.)
Толщина менее 2 мм изделие «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.)
Шероховатость поверхности 1,6 Ra обеспечивается наибольшая точность измерений, не требуется увеличение количества усреднений

Режимы работы твердомера ТКМ-459C

Режим измерения Отображение результатов измерений Применение
по основным шкалам основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV измерение твердости основной массы контролируемых изделий
с использованием дополнительных калибровок к основным шкалам по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77) контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов
по дополнительным шкалам (определяются пользователем или добавляются производителем) шкалы программируются самим пользователем решение специальных задач

Интеллектуальная система статистической обработки результатов измерений

Параметры статистической обработки серии измерений
  • Максимум, минимум, среднее значение, среднеквадратичное отклонение от среднего.
  • Среднее отклонение от значения, задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения.
  • Количество результатов, выходящих за верхнюю/нижнюю границу диапазона (задается пользователем), максимальное отклонение от верхней/нижней границы.
  • Автоматический отброс результатов, некорректно проведенных замеров.
  • Демонстрация всех результатов замеров в серии.
Обработка результатов в памяти прибора
  • Вычисление среднего значения, среднеквадратичного отклонения.
  • Вычисление максимума и минимума в группе результатов замеров.
  • Вычисления относительно заданных значений твердости.
  • Выборки результатов относительно заданных значений твердости.
  • Построение графиков на дисплее твердомера: относительно среднего значения; значения или диапазона, задаваемого пользователем.
Проведем демонстрацию оборудования онлайн или в нашем офисе

Комплектация

Составляющие комплекта

"Базовый""Специальный""Максимум +"
Электронный блок твердомераххх
Аккумулятор (заранее установлен в прибор)ххх

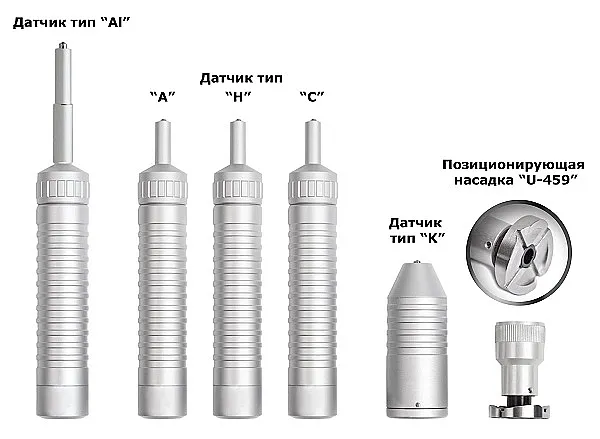

Датчик тип «А» (50Н) штатныйххх
Датчик тип «Н» (10Н)х
Датчик тип «С» (100Н)х
Датчик тип «К» (50Н)х
Датчик тип «AL» (50Н) с наконечником 53 ммх
Насадка «U-459» для криволинейных и цилиндрических поверхностейхх
Соединительный кабель1 шт.2 шт.2 шт. + спец.кабель к датчику тип«К»
Контрольный образец твердости по шкале HRCх
Комплект эталонных мер твердости Роквеллах
Штатив для позиционирования датчика твердомерах
Аккумуляторная шлифовальная машинках
Зарядное устройствоххх
Диск с ПОххх
Руково­­­­дство по эксплуатации (совмещенное с паспортом)ххх
Свидетельство о поверке (или отметка в РЭ)ххх
Кабель для подключения к ПКххх
Защитный чехолххх
Манжета для фиксации прибора в чехле на руке оператораххх
Ремень для фиксации прибора в чехле на груди оператораххх
Сумка/чемодан для безопасной переноски и храненияххх

Дополнительные принадлежности

  1. Сменные датчики различной конструкции и нагрузки.
  2. Специализированная насадка «U-459» для позиционирования датчика на сложных поверхностях.
  3. Эталонные меры твердости (по ГОСТ 9031–75).
  4. Специальные контрольные образцы твердости из различных материалов.
  5. Штатив для фиксации малогабаритных деталей.
  6. Штатив для позиционирования датчика твердомера для обеспечения стабильного усилия и перпендикулярности к измеряемой поверхности при контроле малых и тонких изделий.
  7. Соединительные кабели.
  8. Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия.
