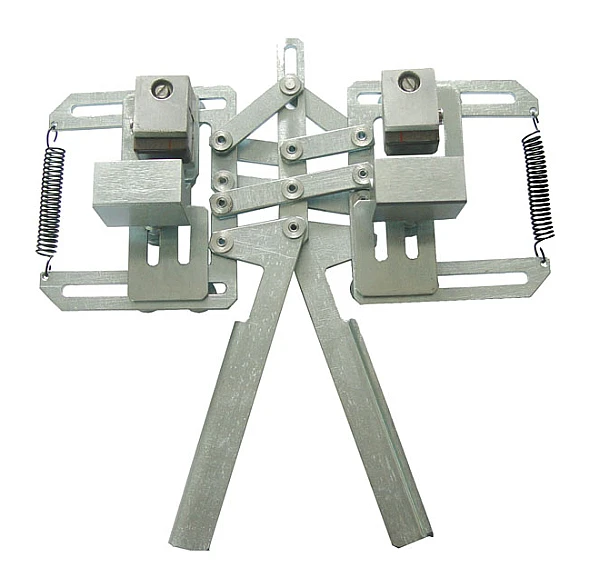

СКА-1 - приспособление для контроля

Устройство СКА-1 предназначено для ультразвукового контроля качества стыковых сварных соединений арматуры диаметром от 20 до 40 мм в соответсвтии с требованиями ГОСТ 23858.

Приспособление для контроля СКА-1 позволяет выполнять контроль теневым или зеркально-теневым методом с использованием наклонных преобразователей (ПЭП) стандартной серии фирмы "Кропус" либо любыми другими с подходящими габаритами.

Рис. 1. Контроль арматуры теневым методом. 1 - ПЭП, 2 - сварное соединение, выполненное в инвертарной форме.

Рис. 2. Контроль арматуры зеркально-теневым методом. 1 - ПЭП, 2 - сварное соединение, выполненное на скобе-накладке (подкладке).

• Диаметр арматуры: 20-40 мм;
• Метод контроля: теневой, зеркально-теневой;
• Ширина ПЭП: до 18 мм;
• Регулируемое положение ПЭП относительно шва.
