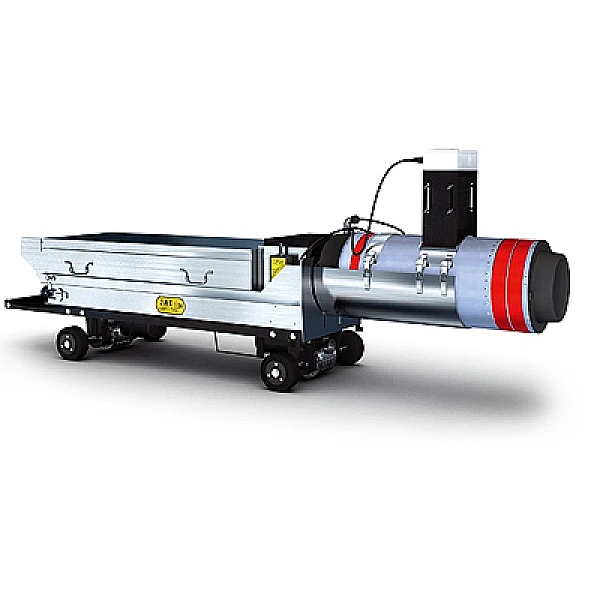

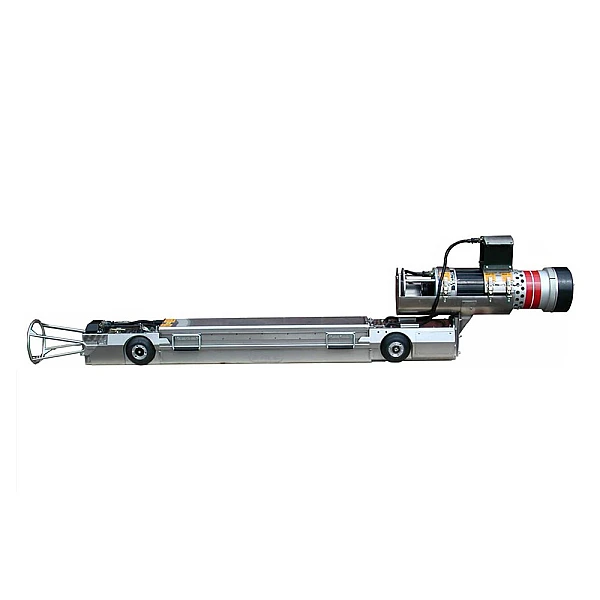

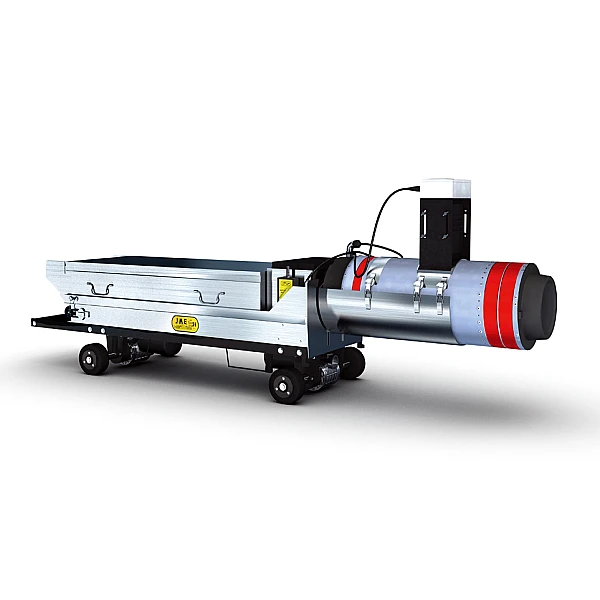

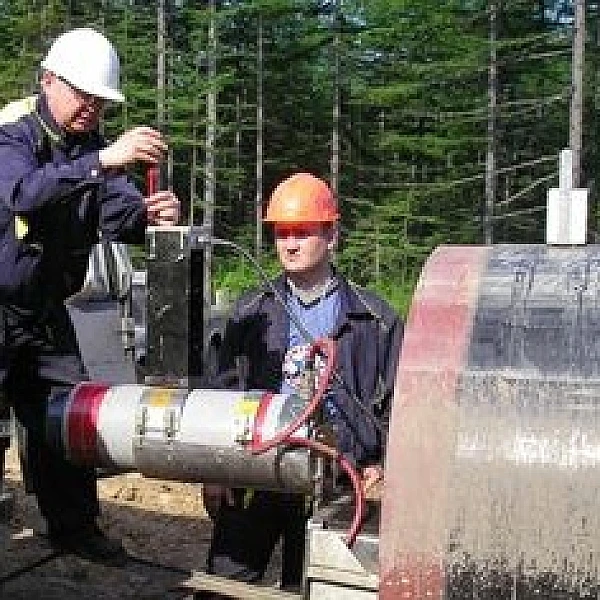

Рентгенографический кроулер JME 24
Описание и принцип действия:
Кроулер является мобильным радиографическим комплексом с аккумуляторным питанием и дистанционным управлением. Устройство разработано для получения панорамных радиографических изображений стыковых швов труб.
Данные самоходные установки производятся фирмой “JME Ltd”(Великобритания) в соответствии с концепцией модульного построения конструкции и комплектуются, как правило, рентген генераторами компании “ICM S.A.”(Бельгия).
Как показывает практика, использование рентгенографического кроулера позволяет значительно ускорить процесс строительства трубопровода и существенно повысить производительность работ по контролю сварных соединений.
Каждый модуль JME изготовлен из высококачественных материалов, что обеспечивает надежность готового изделия, простоту эксплуатации и возможность продление срока службы.
Принцип действия кроулера основан на специальных требованиях, предъявляемых к сварным работам и методам радиографии, и зависит, в основном, от возможности отцентрировать источник радиографического излучения внутри зоны кольцевого шва. После того как центровка источника излучения обеспечена, вырабатывается команда-разрешение на рентгеновское излучение в течение заранее установленного времени экспозиции. Излучение регистрируется кассетой с пленкой, закрепленной на наружной поверхности вдоль шва, после истечения заданного времени вырабатывается сигнал, разрешающий перемещение кроулера к следующему сварному соединению, требующему выполнения контрольных операций.
Центром управления всеми функциями комплекса является электронный блок. Имеющиеся органы управления позволяют регулировать: таймер экспозиции (со ступенями х10); переключатель сброса логических установок; включать кнопку движения вперед, используемую при загрузке собранного кроулера внутрь трубы
Что нужно знать при заказе:
Параметры комплекса могут быть настроены в соответствии с требованиями, присущими каждому конкретному трубопроводу, именно эти данные нам и потребуются от заказчика для правильного подбора:
1. Диаметр трубопровода – для определения модели основного шасси:
JME 10”- 60” или JME 24” (Существуют еще две модели JME 6” и 8” – в Россию не ввозились).
2. Географическое положение трубопровода – для выбора модели исполнения:
северное исполнение, позволяющее работать в суровых низкотемпературных условиях до -40 градусов Цельсия (термоодеяло - чехол, специализированные узлы электроники, поддон для бензинового генератора) или стандартное.
3. Толщина стенки трубопровода - для выбора чувствительности магнитной системы и подбора модели генератора.
Эти данные необходимы, но не достаточны.
Отличительные особенности рентгенографического кроулера JME 24
- Полноприводное шасси

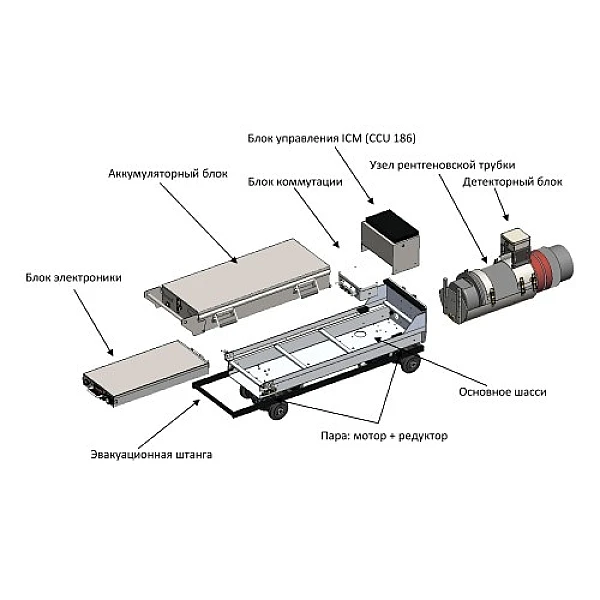

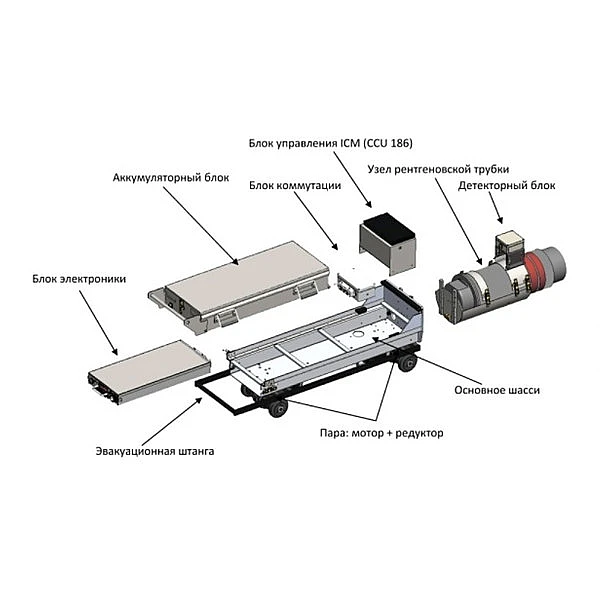

- Модульная конструкция
- Дистанционное управление
- Экспонирование на 360°
- Выбор рентгеновских трубок на 160, 180, 200, 225 или 300 кВ
- Выпускается модель гамма - Иридий 192
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:
1.Электромагнитная система управления- Полностью исключает использование изотопов, не наносит вреда здоровью оператора и окружающей среде
- Прекрасно зарекомендовала себя при строительстве трубопроводов в РФ и Казахстане
- Снимает целый ряд дополнительных вопросов
2.Набор расширительных валовНабор валов и втулок колес поможет установить Кроулер в трубопроводы большего размера.
3.Многоканальное зарядное устройствоЗарядное устройство для источника питания свинцово-кислотных батарей JME для оптимальной работы и срока эксплуатации батарей.
4.Запасной источник питанияБлагодаря дополнительному источнику питания Кроулер может работать в течение продолжительного времени, в то время как использованный источник питания перезаряжается.
5.Система радиовозвратаДистанционная система позволяющая вернуть Кроулер на исходную позицию даже в случае отказа всей электроники.
6.Передвижная тележка для персоналаПолностью автономное устройство предназначено для перемещения персонала внутри трубопровода. Передвижная тележка оснащена электромотором, дыхательным устройством, осветительными приборами и комплектом инструмента.
7.Датчики конца трубыИнфракрасные датчики исключают возможность выпадение Кроулера из трубы. Устанавливается на передней и задней частях Кроулера.
8.Блок предупредительных звуковых/визуальных сигналовПредупредительный блок сигналов, работающий на независимых батареях, дает проблесковый сигнал и звуковые сигналы с внешней стороны трубопровода, когда Кроулер испускает излучение (рентгеновское или гамма).
9.ТестерЭксплуатационный прибор для помощи в поиске дефектов и установке электронного модуля.
10.Комплект запасных частейНабор запасных частей необходим в тех местах, где будет трудно достать какие-либо нужные детали. Включает в себя более 280 наименований электронных и электрических компонентов, запасные аккумуляторные блоки и колеса, набор инструментов.
11.Нестандартные редукторыРедукторы могут поставляться или прилагаться к Кроулерам с нестандартным передаточным числом. Это позволяет покупателя изменять скорость перемещения Кроулера согласно его требованиям.
