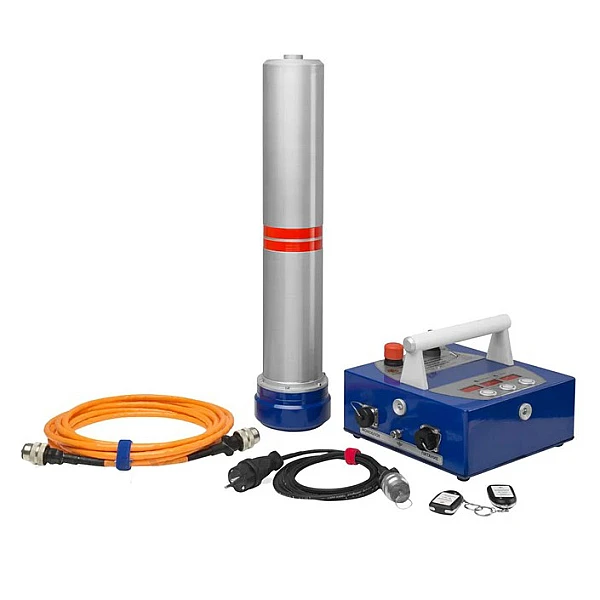

Переносной рентгеновский аппарат постоянного потенциала АРСЕНАЛ 200 ПС

Панорамный рентгеновский аппарат АРСЕНАЛ 200ПС применяется в промышленной дефектоскопии для оценки качества соединений металлоконструкций радиографическим методом. Массогабаритные характеристики рентгенаппарата и широкий телесный угол пучка рентгеновского излучения открывают возможность использования АРСЕНАЛ 200 ПС в полевых условиях для проверки кольцевых стыковых сварных соединений магистральных трубопроводов с применением панорамной схемы просвечивания из центра трубы. При наличии кабины радиационной защиты персонала эксплуатация АРСЕНАЛ-200ПС возможна и в производственных помещениях.

Конструктивные особенности рентгенаппарата АРСЕНАЛ 200ПС

АРСЕНАЛ 200 ПС относится к типу переносных рентгеновских аппаратов постоянного потенциала, с возможностью регулировки тока и напряжения на аноде вакуумной трубки. Высоковольтный трансформатор, формирующий напряжение питания трубки, и сама трубка располагаются в одном корпусе. Такую конструкцию рентгеновских генераторов называют моноблочной.

Система охлаждения излучателя АРСЕНАЛ 200 ПС - масляная с принудительной конвекцией (внутри имеется циркуляционный насос). Температуру масла контролируют термодатчики. Встроенная система автоматической блокировки выключит рентгеновский аппарат, если значение температуры внутри излучающего блока превысит порог +70 °C.

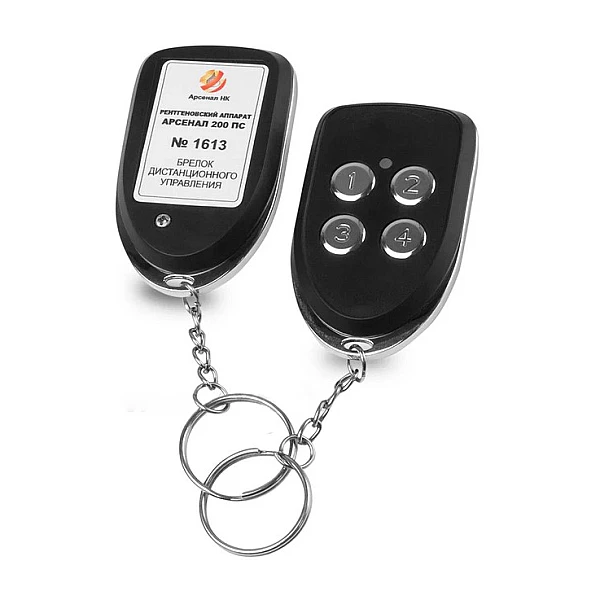

Работой генерирующего блока АРСЕНАЛ 200 управляет выносной пульт управления (БПУ РК — блок питания и управления), который подключается к генератору с помощью высоковольтного кабеля. Электронная схема БПУ-РК осуществляет стабилизацию установленных значений тока и напряжения на аноде трубки, управляет таймером экспозиции, генерирует сигналы предупреждения и защиты, необходимые для безопасной эксплуатации прибора.

Прибор может эксплуатироваться в температурном диапазоне −45 ÷ +40 °C при влажности воздуха не более 80 % (t = +25 °C) и атмосферном давлении 84 ÷ 107 кПа.

Интерфейс управления

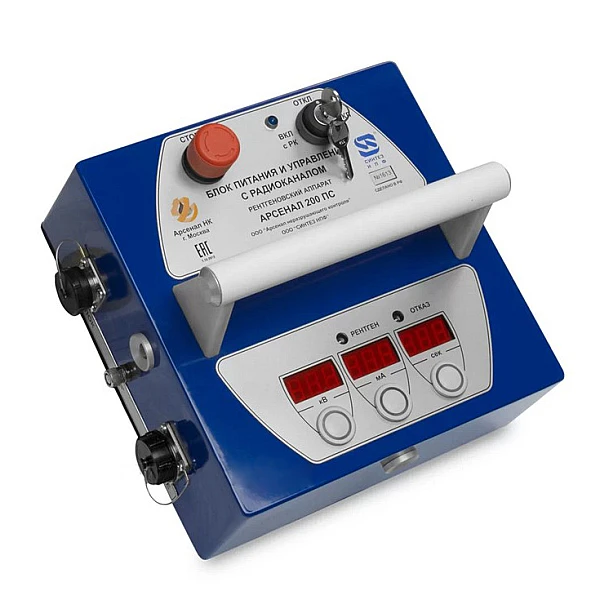

Органы управления рентгеновским аппаратом располагаются в верхней части корпуса БПУ-РК. Это электромеханический замок безопасности, кнопка «СТОП» для аварийной остановки генерации излучения, три кнопки с подсветкой для установки режима питания рентгеновской трубки и настройки таймера экспозиции. Значения таймера, анодного тока и напряжения контролируются с помощью сегментных LED-индикаторов. По светодиодным индикаторам «РЕНТГЕН» и «ОТКАЗ» можно понять, в каком режиме работы находится моноблок АРСЕНАЛ 200.

Гарантии изготовителя

Моноблочные рентгеновские аппараты АРСЕНАЛ 200ПС изготовлены в соответствии с обязательными требованиями государственных стандартов и действующей технической документацией. Изготовитель обеспечивает гарантийный ремонт изделия при соблюдении потребителем условий и правил эксплуатации, хранения и транспортировки изделия, установленных эксплуатационной документацией. Гарантийный срок на поставляемое оборудование, за исключением рентгеновской трубки — 2 года с момента передачи прав на изделие покупателю. Гарантийный срок на рентгеновскую трубку — 1 год (прописан в паспорте на трубку 1,2 БПК 12-200).
