Рентгенотелевизионная установка OMNIA 165 / 225

Рентгенотелевизионная установка OMNIA 165 / 225

Система OMNIA предназначена для проведения неразрушающего контроля отливок цветного или чугунного литья на выявление внутренних дефектов. Объектом контроля являются отливки цветного литья из алюминиевых, медных, цинковых сплавов с радиационной толщиной от 100 до 200 мм и отливки из чугуна с радиационной толщиной от 20 до 40 мм.

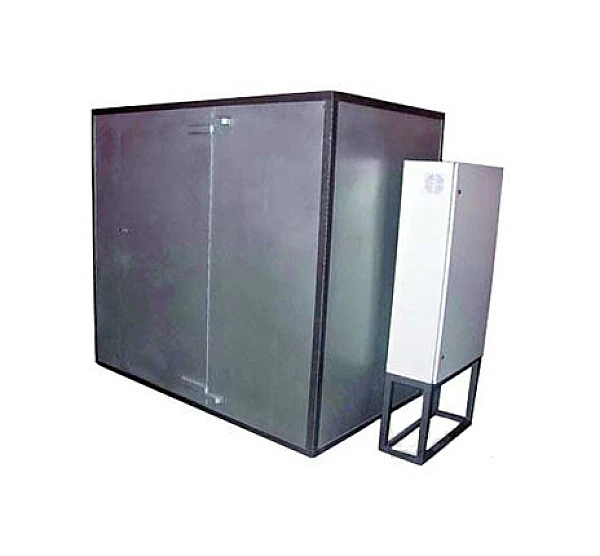

КАМЕРА РАДИАЦИОННОЙ ЗАЩИТЫ

Камера радиационной защиты выполнена из стали и свинца в соответствии с международными стандартами по защите окружающей среды от рентгеновского излучения. Камера оснащена двумя пневматическими загрузочными дверями и одной рабочей зоной. Камера предназначена для контроля изделий, уложенных на паллеты с размерами 1200х1200 мм. Предусмотрена дверь для технических нужд и просмотровое рентгенозащитное окно с передней стороны. Контроль за безопасной работой осуществляется многофункциональным контроллером и обеспечивает 4 уровень безопасности. В системе безопасности применяются только магнитные выключатели. Установка оснащена световой индикацией работы. Камера приспособлена для перемещения с помощью погрузчика.

МАНИПУЛЯТОР

Система снабжена манипулятором, выполненном по раздельной схеме, с девятью степенями свободы так что отсутствует жёсткая связь между детектором и рентгеновской трубкой. Позиционирование рентгеновской трубки и детектора рентгеновского излучения,  их соосное перемещение контролируется программным обеспечением. Рентгеновская трубка и детектор рентгеновского излучения могут перемещаться как синхронно, так и раздельно друг от друга. Степени свободы манипулятора позволяют осуществлять контроль объектов под всеми необходимыми ракурсами. Скорость обследования изделий достигает 15 метров/минуту. Время одного цикла составляет до 7 сек.

РЕНТГЕНОВСКИЙ АППАРАТ

Рентгенотелевизионная установка Omnia может оснащаться различными по мощности рентгеновскими аппаратами от 160 кВ 1600 Вт  до 225 кВ 1600 Вт.

АНТИБЛИКОВЫЕ ШТОРКИ

Шторки установлены на рентгеновском аппарате, имеют две независимых оси перемещения и позволяют изменять (уменьшать или увеличивать) пятно рентгеновского излучения. Такое решение продиктовано необходимостью сохранить работоспособность детектора рентгеновского излучения.

ДЕТЕКТОР РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ

Цифровой детектор сконструирован на основе 8 дюймового аморфного кремниевого  сенсора, который выполняет функцию фотодиодной пластины. Детектор преобразует рентгеновское излучение  в цифровое изображение, включает в себя электронику для приёма, передачи и считывания информации. Рентгеновское излучение переводится в свечение с помощью сцинтилляторов марок Kodak, Lanex, Fast Lanex. Для высокого динамического канала и контрастности информация оцифрована в 16 бит. Размер пикселя 200 микрон с размером снимка 1024х1024 пикселей. Детектор подключается к компьютеру и с помощью специального программного обеспечения передаёт информацию. Число пикселей 1024х1024. Размер пикселя 200 микрон. Общая площадь экрана 204.8х204.8 мм. Число градации серого 65536.

ПАНЕЛЬ УПРАВЛЕНИЯ

Панель управления интегрирована в корпус установки, снабжена наклонной консолью и двумя цветными (монохромными) сенсорными мониторами. Электронная начинка расположена в выдвижной панели и имеет лёгкий доступ. На консоли расположены джойстики перемещения манипулятора, изменения характеристик напряжения и тока, основные кнопки управления. Рабочие процессы осуществляются с сенсорного монитора. На боковой панели консоли расположен блок со стандартными разъёмами для подключения к системе. В качестве программного обеспечения установлена базовая модель BHT IP на базе Windows XP, интегрирована система автоматического позиционирования.
