Рентгенотелевизионная установка ACRE 96

Рентгенотелевизионная установка ACRE 96

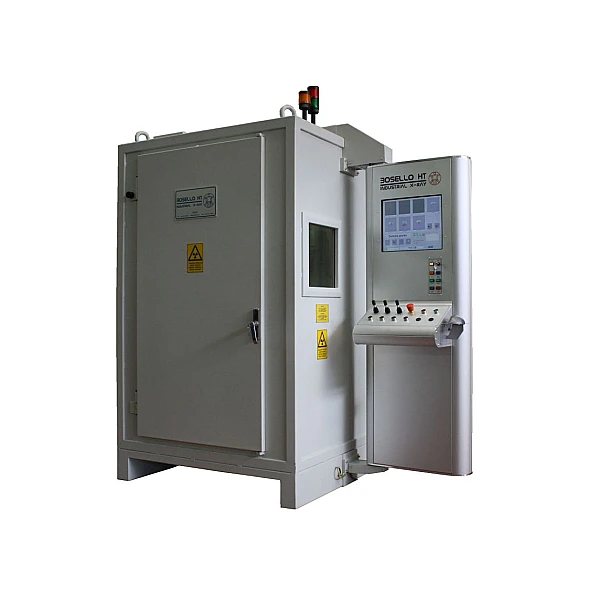

КАМЕРА РАДИАЦИОННОЙ ЗАЩИТЫ

Камера радиационной защиты выполнена из стали и свинца в соответствии с международными стандартами по защите окружающей среды от рентгеновского излучения. Дополнительная радиационная защита не требуется. Камера оснащена дверью для технических нужд с просмотровым окном 350х350 мм, ленточным транспортером для подачи поршней в рабочую камеру ленточным транспортером для проконтролированных поршней.

ОБЩАЯ ИНФОРМАЦИЯ

Система может быть оснащена роботизированным загрузчиком. Для контроля в рабочей камере поршни подаются на конвейер в вертикальном положении основанием вверх. Поршень через погрузочное окно 1 помещается на аллюминиевый поддон конвейера и попадает в положение 2 (зона контроля). В ходе контроля поршень остается неподвижным. После контроля поршень по конвейеру продвигается дальше в положение 3, а в зону контроля перемещается новый. В зоне 3 опционально может быть установлен отметчик результата контроля. Продвигаясь дальше по конвейеру поршень поподает в зону 4, где манипулятор захватывает его с конвейера и по результатам контроля помещает его либо на конвейер 5 (брак), либо на конвейер 6 (годен). Установка способна обследовать поршень диаметрами от 80 до 120 мм и высотой от 80 до 170 мм.

РЕНТГЕНОВСКИЙ АППАРАТ

A.C.R.E. 96 оснащается одним типом рентгеновского аппарата на 160 кВ.

ДЕТЕКТОР РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ

В качестве детектора рентгеновского излучения могут применяться:

• промышленные версии XRI 420  с входным окном 9 дюймов, камерой высокого разрешения и 3 уровнями электронного усиления.

ПАНЕЛЬ УПРАВЛЕНИЯ

Панель управления состоит из 2 мониторов и эргономичной консоли, где размещены кнопки включения и джойстики для перемещения манипулятора. На первый монитор выводится информация о работе программ системы, на второй монитор выводится  изображение объекта контроля. Подключение  к локальной информационной сети  осуществляется через Ethernet порт. В качестве базовой комплектации установлен видеопроцессор BHT IP.

ОПЦИИ

Программа для автоматического контроля объектов и определения дефектов (Visual Faris).
