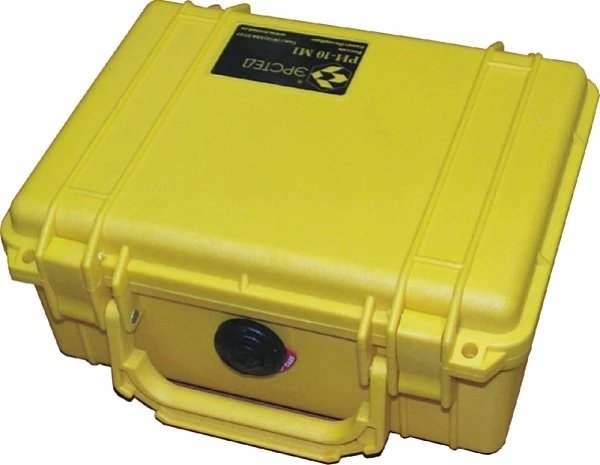

Рефлектометр РИ-10М1 СТРИЖ

Рефлектометр РИ-10М1 СТРИЖ

Импульсный рефлектометр РИ-10М1 – это одноканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар).

Назначение РИ-10М1 СТРИЖ:

РИ-10М1 предназначен для проведения следующих типов измерений на симметричных и несимметричных кабелях:

• измерение длин кабелей;
• измерение расстояний до неоднородностей волнового сопротивления или повреждений; --измерение коэффициента укорочения линии при известной ее длине;
• определение характера повреждений.

Область применения РИ-10М1 СТРИЖ:

Рефлектометр РИ-10М1 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• силовые кабели (АСБ, ВВГ, СИП и т.п.)
• воздушные кабельные линии
• медножильные кабели связи (ТПП, МКС и т.п.)
• кабели сигнализации и управления (СБПЗАВпШп и т.п.)

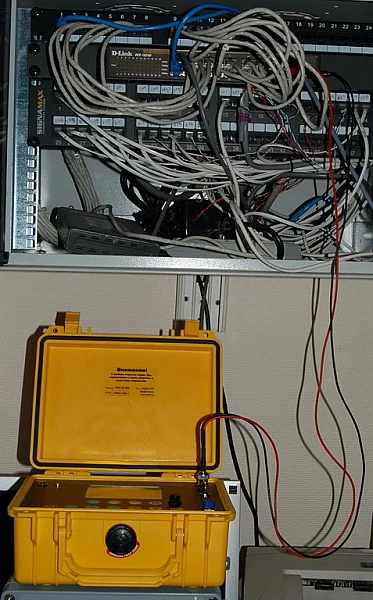

• компьютерные сети (СКС и т.п.)
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.)
• для определения длины кабеля при его производстве, складировании и торговле

Особенности РИ-10М1 СТРИЖ:

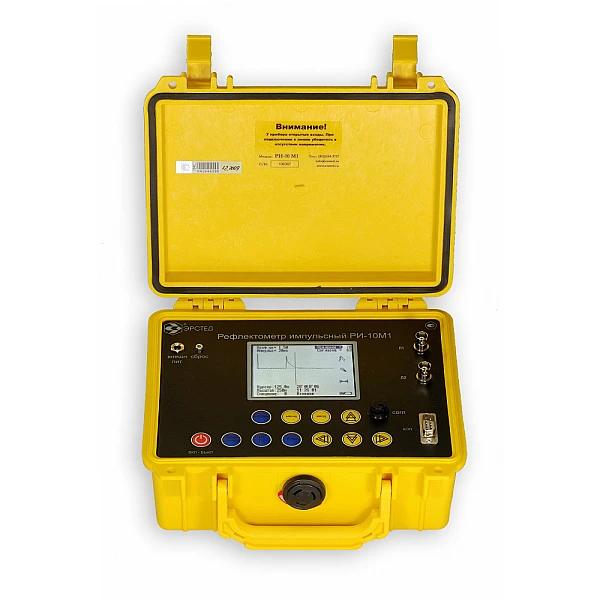

• отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек;
• измерение в реальном масштабе времени;
• максимальная дальность — до 50 км;
• высокое разрешение по дальности:
  • 0.5 …1м в диапазонах 125…2500 м;
  • 2…20 м в диапазонах 5 …50 км;
• возможность детального рассмотрения любого участка рефлектограммы;
• подавление асинхронных помех;
• режим регистрации разбитости пар;
• энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения; режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
• сравнение с рефлектограммой из памяти прибора;
• встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;
• возможность обмена данными с ПК;
• брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью.
