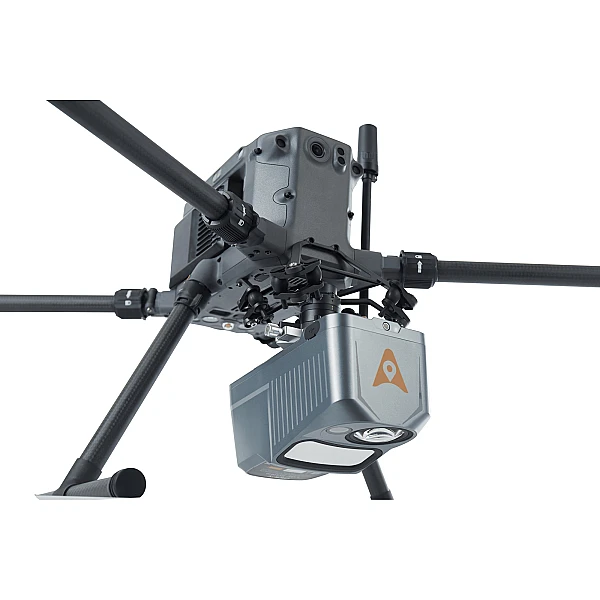

DJI Matrice 350 RTK с AlphaAir10 обеспечивает СКП 2–5 см без КТ при сканировании до 500 000 изм/с.DJI Matrice 350 RTK с AlphaAir10 обеспечивает СКП 2–5 см без КТ при сканировании до 500 000 изм/с.

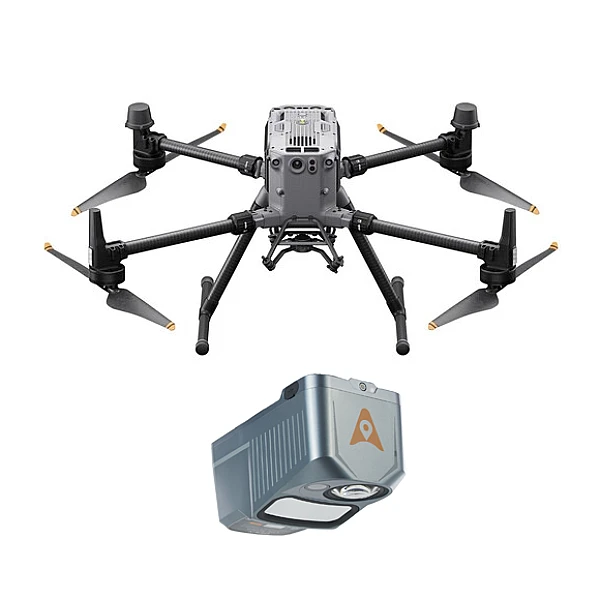

Представляем Беспилотный усиленный летательный аппарат Dji Matrice 350 для аэрофотосъёмки в сложных погодных условиях.
В комплект входит мовременный лазерный сканер AlphaAir 10, все необходимые комплектующие для работы, а также ПО КРЕДО 3D СКАН для работы.

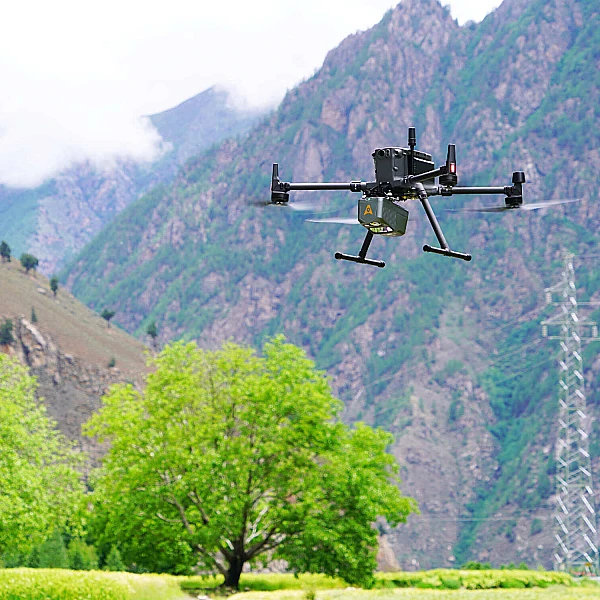

Данный комплекс является профессиональным современным решением для мобильного картографирования с БПЛА, которое может быть использовано для инспекции линий электропередач, топографической съёмки, измерений при возникновении чрезвычайных ситуаций, выполнении обследований для сельского и лесного хозяйства и во многих других отраслях.

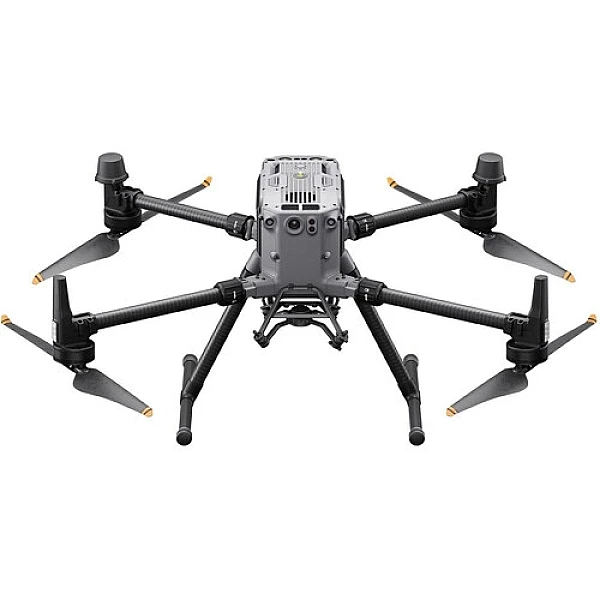

Модернизированная флагманская платформа БПЛА DJI Matrice 350 RTK устанавливает новые стандарты в отрасли. Эта платформа нового поколения оснащена совершенно иной системой передачи видео и управления, более эффективной системой аккумуляторов и комплексными функциями безопасности, вкупе с мощной полезной нагрузкой и расширенными возможностями.
Платформа Matrice 350 RTK готова привнести инновационную мощь в любой тип воздушной активности, требующей неординарных решений, свежего взгляда на ситуацию и максимальной технологичности.
Matrice 350 RTK обладает мощной силовой установкой, повышенной степенью защиты и превосходными летно-техническими характеристиками, что позволяет ему без особых усилий решать самые разнообразные задачи.

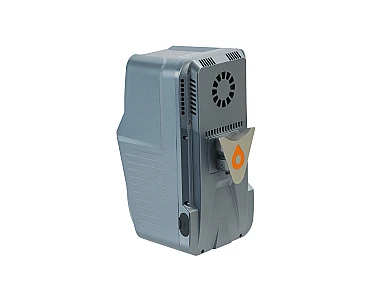

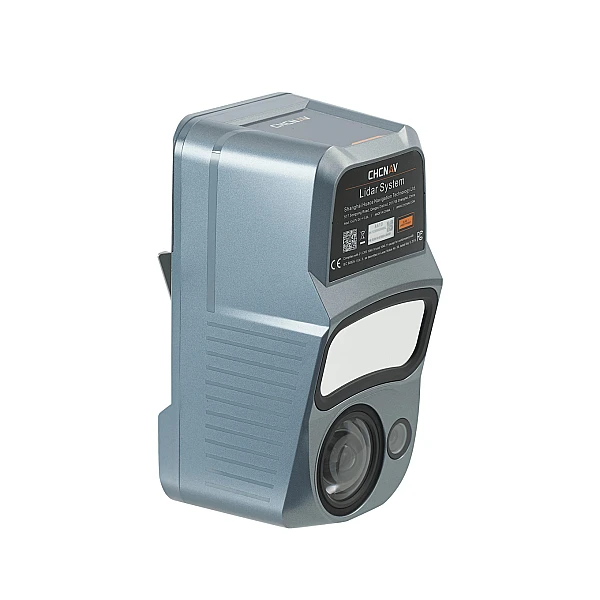

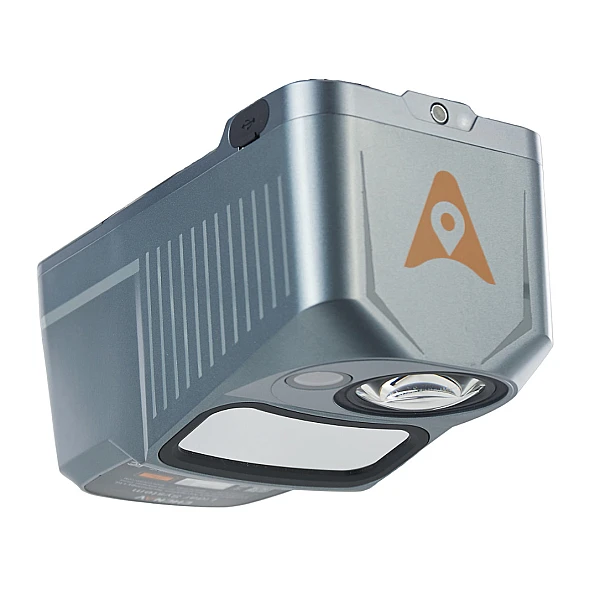

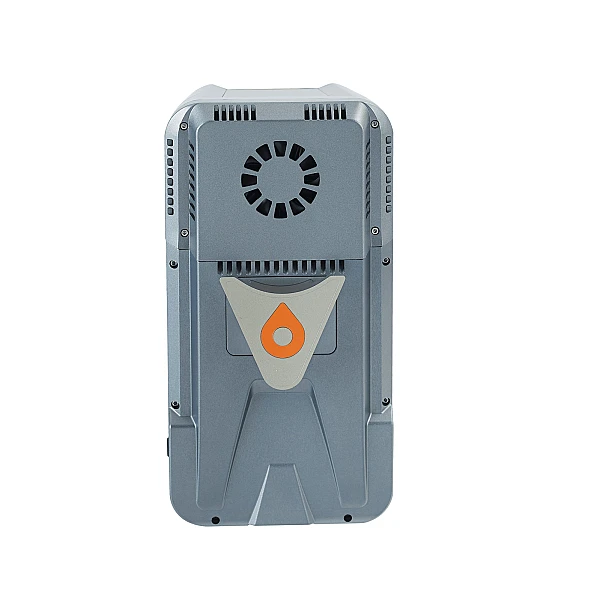

AlphaAir 10 – передовое решение для одновременного выполнения ВЛС и АФС, объединяющее в себе высокоточный лидар разработки CHCNAV и калиброванную RGB-камеру, для получения качественных данных. Система AlphaAir 10 объединяет в себе высокоточный лидар, современную навигационную систему и полнокадровую аэрофотокамеру. Совместно с программным обеспечением для обработки облаков точек и аэрофотоснимков вы получаете высокоэффективное и доступное решение для получения трехмерных данных сантиметрового уровня точности. Всего за один короткий полёт с AlphaAir 10 вы отснимите территорию в несколько раз больше и получите данные, превосходящие по качеству существующие решения для ВЛС аналогичного ценового уровня.
Максимальная дальность сканирования AlphaAir 10 достигает 800 метров, для выполнения полётов на высотах до 350 метров. Лидар излучает до 500 000 импульсов в секунду, что в совокупности с возможностью получения до 250 скан-линий позволяет получать данные превосходного качества.
| Взлетная масса | Макс. 9.2 кг |
|---|---|
| Макс. подъемный вес | Полезная нагрузка: 2,7 кг |
| Размеры летательного аппарата |
В разложенном виде, без пропеллеров, 810 × 670 × 430 мм (Д × Ш × В); В сложенном виде, с пропеллерами, 430 × 420 × 430 мм (Д × Ш × В) |
| Размер по диагонали | 895 мм |
| Макс. скорость на взлете | 6 м/с |
| Макс. скорость при приземлении | 5 м/с |
| Макс. скорость (без ветра) | 23 м/с |
| Макс. высота полета | 5000 м (при использовании пропеллеров 2110s и взлетной массе ≤ 7,4 кг) / 7000 м( при использовании высотных малошумных пропеллеров 2112 и со взлетной массой ≤ 7,2 кг) |
| Макс. скорость ветра, выдерживаемая дроном | 12 м/с |
| Макс. угол наклона | 30° (система переднего обзора включена: 25°, режим P) |
| Макс. угловая скорость | Наклон: 300°/с, поворот: 100°/с |
| Диапазон рабочих температур | -20°C...+50°C |
| Рабочая частота летательного аппарата | 2.4000-2.4835 ГГц / 5.150-5.250 ГГц / 5.725-5.850 ГГц |
| Мощность передачи (EIRP) | 2.4000-2.4835 ГГц: < 33 дБм (FCC) / < 20 дБм (CE/SRRC/MIC) |
| Точность позиционирования | В вертикальной плоскости: ±0,1 м (система обзора включена); ±0,5 м (GPS включена); ±0,1 м (RTK включена); В горизонтальной плоскости: ±0,3 м (система обзора включена); ±1,5 м (GPS включена); ±0,1 м (RTK включена) |
| Поддерживаемые конфигурации подвесов | Одна камера внизу, две камеры внизу, одна камера вверху, одна камера вверху и одна камера внизу, три камеры |
| Подсветка | 263,2 Вт/ч |
| Подвес | |
| Совместимые подвесы | Zenmuse H20 / H20N / H20T, Zenmuse P1 / L1 |
| Макс. скорость управления (наклон) | 7 м/с |
| Курсовая камера | |
| Разрешение | 1080p |
| Угол обзора курсовой камеры | 142° |
| Частота кадров | 30 кадров/с |
| Система датчиков | |
| Условия функционирования | Поверхность с видимой текстурой, уровень освещенности > 15 лк |
| Дополнительная подсветка | Эффективное расстояние освещения: 5 м |
| Визуальная система | |
| Угол обзора датчиков | Впереди/сзади/снизу: 65° (горизонт,), 50° (вертикал.); Слева/справа/сверху: 75° (горизонт,), 60° (вертикал.) |
| Диапазон обнаружения препятствий | Впереди/Сзади/Слева/Справа: 0,7-40 м; Вверху/Внизу: 0,6-30 м |
| Инфракрасный датчик | |
| Условия функционирования ИК | Большая диффузно-отражающая поверхность, коэффицент отражения > 10% |
| Диапазон обнаружения препятствий ИК | 0,1-8 м |
| Угол обзора ИК | 30° (±15°) |
| Пульт дистанционного управления | |
| Рабочая частота пульта | 2.4000-2.4835 ГГц / 5.725-5.850 ГГц |
| Диапазон рабочих температур пульта | -20°C...+50°C |
| Макс. расстояние передачи (без помех) | 20 км (FCC) / 8 км (CE/SRRC/MIC) |
| Мощность передачи пульта (EIRP) | 2.4000-2.4835 ГГц: < 33 дБм (FCC) / < 20 дБм (CE/SRRC/MIC) |
| Аккумулятор пульта | Внешний аккумулятор: Intelligent Battery WB37, Емкость: 4920 мАч / 7.6 В, Тип: литий-полимерный: Встроенный аккумулятор: Тип: литий-ионный аккумулятор 6500 мАч / 7,2 В |
| Время работы пульта | Встроенный аккумулятор: около 3,5 ч.; Встроенный аккумулятор + внешний аккумулятор: около 6 ч |
| Время зарядки пульта | Встроенная батарея: 2 ч (станция зарядки батарей или устройство быстрой зарядки USB-C с макс. мощностью 65 Вт (макс. напряжение 20 В) |
| Рабочий ток/Напряжение | 7,6 В |
| Станция для зарядки интеллектуальной батареи BS60 | |
| Макс. емкость | интеллектуальная полетная батарея TB60 × 8 интеллектуальная батарея WB37 × 4 |
| На входе | 100-120 VAC, 50-60 Гц / 220-240 VAC, 50-60 Гц |
| Макс. ток на входе | 1070 Вт |
| Макс. ток на выходе | 100-120 В: 750 Вт 220-240 В：992 Вт |
| Диапазон рабочих температур | от -20°C до 40°C |
| Размеры | 580 × 358 × 254 мм |
| Аккумуляторная батарея | |
| Модель аккумулятора | TB65 |
| Тип аккумулятора | Li-ion |
| Вес аккумулятора | Порядка 1.35 кг |
| Емкость аккумулятора | 5880 мАч |
| Энергоемкость аккумулятора (потребление энергии) | 37,39 Вт/ч |
| Температура зарядки аккумулятора | -20°C…+40°C; (Функция самонагревания автоматически активируется при температуре зарядки менее +5°C. Зарядка при низкой температуре воздуха может сократить срок службы аккумулятора.) |
| Диапазон рабочих температур аккумулятора | -20°C...+50°C |
| Время зарядки аккумулятора |
При использовании источника питания 220 В - порядка 60 мин для полной зарядки 2х интеллектуальных полетных батарей TB65 и порядка 30 мин для их зарядки с 20% до 90%. При использовании источника питания 110 В для полной зарядки 2х интеллектуальных полетных батарей TB65 - порядка 70 мин, а для их зарядки с 20% до 90% - порядка 40 минут. |
| Точность позиционирования GNSS |
RTK включена и установлена: 1 см + 1 мд (в горизонтальной плоскости); 1,5 см + 1 мд (в вертикальной плоскости) |
| СКП абсолютная в плане | 2 - 5 см |
|---|---|
| СКП абсолютная по высоте | 2 - 5 см |
| Условия достижения указанной погрешности | Без использования контрольных точек |
| Крепления | Быстросъемный интерфейсный разъём AlphaPort; установка на любой БПЛА через адаптер AlphaPort |
| Масса, кг | 1.55 |
| Размеры, см | 21.0 х 11.2 х 13.1 |
| Поле зрения | 75° |
| Максимальная скорость сканирования | 500 000 изм/с |
| Класс лазерного излучения | 1 (в соответствии IEC 60825-1:20145) |
| Принцип измерений | Импульсный, цифровая обработка сигнала, онлайн обработка формы сигнала |
| Частота лазерного излучения (PRR) | 100-500 кГц |
| Скорость вращения зеркала | Настраиваемая, от 10 до 50 оборотов / сек, 50-250 скан линий |
| Количество отражений | до 8 |
| Максимальная дальность сканирования, м | 800 м |
| Минимальная дальность, м | 10 м |
| Угловое разрешение (вдоль) | 0.001° |
| Угол расходимости пучка | 0.032° |
| СКП измерения расстояния | 15 мм (1σ,@150 м) |
| Шум измерений | 5 мм (1σ,@150 м) |
| ГНСС-плата | Трёхчастотная, ГЛОНАСС, GPS, BeiDou, Galileo, 5 Гц |
| Частота обновления данных IMU | до 500 Гц |
| СКП определения местоположения без потери сигнала ГНСС | 0.006° крен/тангаж, 0.019° − курс; 1 см в плане, 2 см по высоте |
| Разрешение камеры | 45 МП |
| Фокусное расстояние камеры | 21 мм |
| Размер датчика камеры | 36 × 24 мм |
| Размер кадра камеры | 8184 × 5460 |
| Размер пикселя камеры | 4.4 мкм |
| Минимальный интервал фотографирования | 1 сек |
| Поле зрения камеры | 81.2° × 59.5° |
| Порты | 1 х порт AlphaPort (питание, ГНСС-антенна) |
| Память | 2 х 512 Гб (съёмная память, поддержка до 1 Тб) |
| Рабочая температура | от -20 °C до +50 °C |
| Температура хранения | от -20 °C до +60 °C |
| Класс пыле-влаго защиты | IP64 |
| Влажность (рабочая) | 80%, без конденсации |
| Входное напряжение, В | DC 24 (13 ~ 27) |
| Энергопотребление | 40 Вт |
| DJI Matrice 350 RTK Combo | |
| Дрон | 1 шт. |
| Пульт управления DJI RC Plus | 1 шт. |
| Пропеллеры серии 2110s (пара) | 1 шт. |
| Шасси | 2 шт. |
| Кейс для транспортировки | 1 шт. |
| Резиновые заглушки порта | 3 шт. |
| Набор средств для очистки | 1 шт. |
| Набор винтов и инструментов | 1 шт. |
| Запасные демпферы подвеса | 4 шт. |
| Интеллектуальная полетная батарея TB60 | 2 шт. |
| Интеллектуальная батарея WB37 | 1 шт. |
| Интеллектуальная зарядная станция BS65 | 1 шт. |
| AlphaAir 10 | |
| Сканирующая система для БПЛА AlphaAir 10 (AlphaPort М) | 1 шт. |
| Кабель передачи данных USB3.1/Type-С | 1 шт. |
| 8 Гб USB флешка с параметрами калибровки | 1 шт. |
| Салфетка для чистки | 1 шт. |
| Мягкая сумка для транспортировки | 1 шт. |
| Адаптер AlphaPortM SkyPort для DJI M300 | 1 шт. |
| Постоянная лицензия (цифровая или на USB-носителе) на 1 рабочее место | 1 шт. |
| ПО КРЕДО 3D СКАН | 1 шт. |
