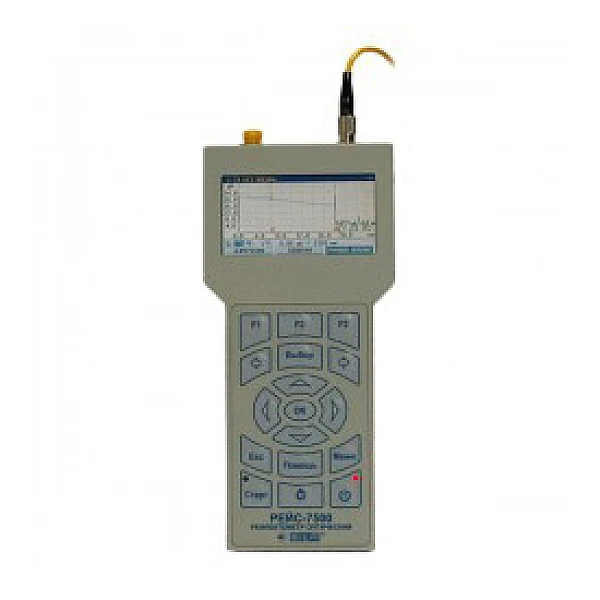

Портативный оптический рефлектометр РЕЙС-7500

Портативный оптический рефлектометр РЕЙС-7500

Назначение

Полнофункциональный мощный оптический рефлектометр с двумя рабочими длинами волн (1310 / 1550 нм), с оптическим локатором повреждений и цветным экраном.

Имеет большой динамический диапазон, высокую разрешающую способность и точность, малые величины мертвых зон по событиям и по затуханию, отличается особой компактностью и невысокой стоимостью.

Особенности прибора

РЕЙС-7500 работает на основе метода оптической рефлектометрии.

Измерения с помощью оптического рефлектометра основано на явлении обратного рассеяния света в волокне и на отражении света от скачков показателя преломления. Сущность этого метода состоит в том, что в оптическую линию с рефлектометра посылается короткий световой импульс, который распространяется по волокну и, встречая на своем пути неоднородности, частично отражается от них, а частично проходит дальше по оптическому кабелю. При распространении светового импульса по волокну он ослабляется в соответствии с коэффициентом затухания волокна. Очень небольшая часть мощности светового импульса рассеивается. Обратно рассеянное излучение возвращается назад в оптический рефлектометр.
