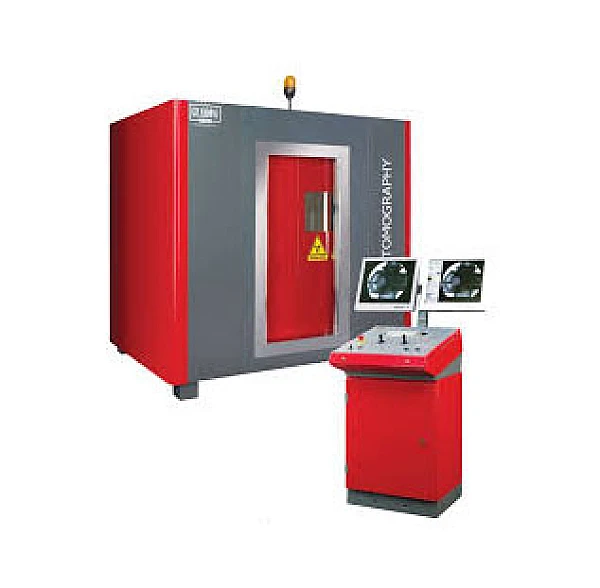

Оборудование для промышленной томографии Gilardoni

Оборудование для промышленной томографии Gilardoni

Рентгеноскопия предоставляет идеальное решение в обеспечении более эффективных способов контроля качества в промышленных условиях. Благодаря получению рентгеновских изображений в реальном масштабе времени, значительно повышается производительность и появляется возможность выполнения испытаний большого количества образцов изделий. Прямой и незамедлительный просмотр изображений обеспечивает быструю передачу информации в производственную линию и, таким образом, возможность оптимизации производственного процесса. Благодаря просмотру изображений в реальном масштабе времени, имеется возможность постоянной оптимизации ориентации образца, что позволяет изменять коэффициент качества излучения (настройка напряжения кВ) для обеспечения соответствующего проникновения излучения в объектах с частой изменяемой и сложной геометрией. Эти особенности метода обеспечивают оптимальный охват всех критических зон и пространственный просмотр дефектов.

Наиболее важные области применения рентгеноскопии в промышленных испытаниях

• Обследование литья из легких сплавов и стали
• Оперативный контроль сварных швов труб из углеродистой и нержавеющей стали
• Контроль собираемых деталей
• Обследование электрических компонентов и многослойных печатных плат
• Контроль почтовых посылок и багажа
• Инспекция пищевых продуктов

Промышленные рентгеноскопические системы

Включают в себя механическую часть (кабину или манипулятор), рентгеновский аппарат и TV канал, укомплектованный видеокамерой, монитором и пультом управления для перемещения обследуемого объекта. Для удовлетворения требованиям конкретного клиента все системы могут быть частично или полностью изготовлены по техническим условиям заказчика, как по механическим узлам, так и по процедурам испытаний. Управление перемещением объекта во время процесса обследования может выполняться вручную, через систему ЧПУ или с помощью персонального компьютера.

Компания Gilardoni предоставляет свой громадный опыт для помощи своим клиентам в поиске решений проблем в случае выполнения уникальных или специальных испытаний. В этих примерах заказные системы разработаны и произведены для удовлетворения специфическим требованиям клиентов.

Примеры специальных заказных систем, созданных компанией Gilardoni

• Автоматические системы для испытаний отливок
• Автоматические системы для испытаний колец из сплавов
• Системы для испытаний тормозных дисков
• Системы контроля пищевых продуктов
• Системы промышленной томографии

Стандартный TV канал

Стандартный TV канал состоит из 6-ти или 9-ти/6-ти/4-х дюймовых усилителей яркости изображения и цифровой CCD видеокамеры высокого разрешения с 19-ти дюймовым монитором высокого разрешения.

Кабины компании Gilardoni могут быть также оборудованы новой индикаторной панелью — фотодиодная матричная панель высокого разрешения, выполненная из аморфного кремния.

Пульт управления

Устройство включает в себя панель управления, монитор для просмотра изображений в реальном масштабе времени, контроллер рентгеновского излучения и в автоматической версии — компьютер для управления манипулятором. Система M&V позволяет программировать последовательность положений и осмотра с помощью самообучающей процедуры и мощного, удобного для пользователя программного обеспечения. Управление параметрами напряжения кВ и тока мА, специфичными для каждого положения осмотра осуществляется через последовательный интерфейс RS232. В качестве опции доступны: программная цифровая обработка изображений и программное обеспечение для автоматического анализа данных. Компьютер может быть соединен с внешними устройствами, например, принтером, магнитной опорой и т.д.

Рентгеновские установки

Рентгеновские установки, используемые в промышленной рентгеноскопии, относятся к серии CHF. Они работают при высокой частоте и рабочем напряжении от 20 до 450 кВ (см. соответствующий каталог).

Каждая рентгеновская установка включает в себя следующее:

• Генератор высокого напряжения
• Высокоэффективную трубную головку
• Кабель AT
• Микропроцессорный блок управления

Источники рентгеновского излучения

Источники рентгеновского излучения для серии CHF доступны в широком диапазоне мощности, что полностью удовлетворяет всем требованиям как рентгеноскопии, так и радиографии.

Их охлаждение производится либо водой (однополюсный рентгеновский корпус), либо маслом (двухполюсный рентгеновский корпус), и характеризируются замкнутой цепью с теплообменником для обеспечения непрерывной работы рентгеновской установки.

Самым новым продуктом в линии изделий для неразрушающего контроля компании Gilardoni является компактный моноблок, укомплектованный рентгеновской трубкой и высоковольтной схемой. Это надежное и универсальное устройство, которое позволяет решить все проблемы, связанные с высоковольтным кабелем, который в этой особой конфигурации не требуется. Высокое напряжение для источника рентгеновского излучения составляет величину 160 кВ максимум при мощности 500 Вт в 100% рабочем цикле. проблемы, связанные с высоковольтным кабелем, который в этой особой конфигурации не требуется. Высокое напряжение для источника рентгеновского излучения составляет величину 160 кВ максимум при мощности 500 Вт в 100% рабочем цикле.

Блок управления

Основные характеристики блока управления

• Рабочие режимы, пригодные как радиографии, так и для рентгеноскопии
• Функция автоматического предварительного нагрева
• Управление постоянной мощностью
• Ручная установка параметров напряжения кВ и тока мА
• Доступно управление с помощью РС (RS232)
• Установка времени предварительного предупреждения в пределах 0,1–3 секунды.

Манипуляторы

Рентгеновские кабины компании Gilardoni могут быть обеспечены манипуляторами двух типов: «колонные» и с «С-образной рукой» в соответствии с конкретным применением и размерами обследуемого объекта.

Основная ось манипулятора

• Ось увеличения (Z)
• Ось движения вправо/влево (Х)
• Ось подъема и опускания (Y)
• Поворот стола, где обследуемый образец зафиксирован или размещен (V)
• Наклон стола (U)

Управление движениями по осям может выполняться вручную с помощью джойстиков на пульте управления или автоматически через систему ЧПУ с помощью персонального компьютера. Это позволяет загружать программы обследования, используя технологии самообучения.

Рентгеноскопическая система M&V 4

Система управления осями

Когда рентгеноскопическая система является частью производственной линии с большими объемами испытаний, важно иметь систему управления осями для обеспечения максимальной производительности обследований и воспроизводимости результатов. Система M&V 4 позволяет сохранять программы обследования заказчика, по которым эта система «изучает» последовательность позиций осмотра и относительные величины оптимальных параметров рентгеноскопии.

Процессор обработки изображений

Процессор обработки изображений является мощным и важным инструментом для обработки цифровых рентгеновских изображений. Он может выполнять фокусировку на отдельных деталях и значительно увеличивать информативность изображений, облегчая оператору решение задачи оценки состояния объекта.
