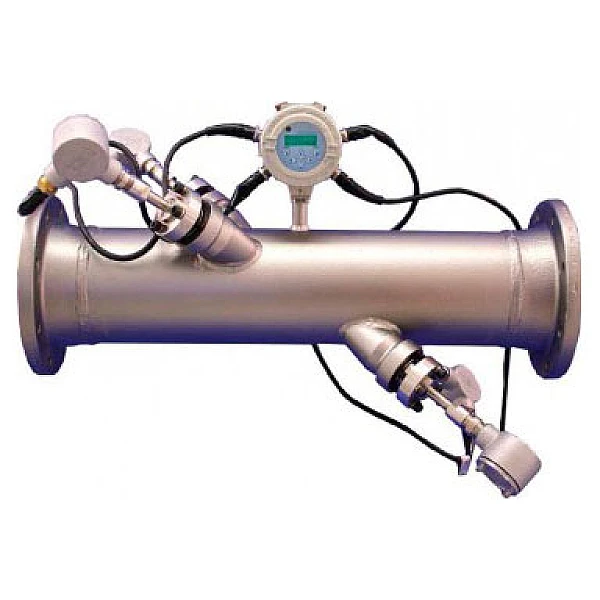

GE Sensing XGM868i

Измерительный преобразователь расхода газа общепромышленного назначения

XGM868 новый стационарный ультразвуковой расходомер серии расходомеров DigitalFlow фирмы GE Panametrics. Обе, одноканальная и двуканальная модели преобразователя разработаны для измерения объемного расхода практически любых газов. XGM868 представляет собой широкодиапазонный, точный и простой в установке расходомер, практически не требующий технического обслуживания.

Компактное исполнение

Все электронные элементы преобразователя XGM868 размещены в его компактном корпусе, который может быть установлен непосредственно на трубопроводной линии или газоходе в точке контроля, значительно упрощая подключение ультразвуковых преобразователей и повышая надежность системы измерения расхода в целом.

Корреляционная времяимпульсная технология

XGM868 основаны на использовании корреляционной времяимпульсной технологии измерения расхода Correlation Transit-Time™ фирмы Panametrics. Прибор измеряет время похождения акустического сигнала между двумя ультразвуковыми преобразователями, а затем рассчитывает величину расхода измеряемой среды.

Дистанционное или локальное программирование XGM86

8 Измеренные значения расхода могут быть отображены по месту контроля на дополнительно встроенном в XGM868 дисплее или переданы в удаленную систему, используя порт RS232 или RS485. Доступ к расширенным функциям программирования XGM868 осуществляется через порт RS485.

Двухканальная модель

Дополнительно к стандартной одноканальной модели XGM868, двухканальная модель обеспечивает увеличение точности в случае применения двухлучевого способа измерения расхода на одной трубе. Двухканальная модель может также использоваться для измерения расхода в двух различных трубах. Для каждого из каналов измерения расхода используется независимая пара ультразвуковых преобразователей фирмы Panametrics, которые при установке в трубопровод не создают помех движению потока.

Снижение эксплуатационных затрат

Измерительные преобразователи расхода газа XGM868 не создают препятствий движению потока среды и, соответственно, потерь давления, что снижает необходимость их регулярного обслуживания в отличии от других расходомеров, требующих значительных затрат на техническое обслуживание.

Эксплуатация в широком диапазоне изменений расхода и давления газа

В отличии от традиционных расходомеров, преобразователь XGM868 может быть использован для измерения расхода любых газов при давлении до 22 МПа. Динамический диапазон XGM868 равен 1500:1.

Отсутствие необходимости в регулярном техническом обслуживании

XGM868 представляет дальнейшее развитие серии современных ультразвуковых расходомеров газа фирмы GE Panametrics. Ультразвуковые преобразователи XGM868 не приводят к потерям давления, не имеют движущихся частей или деталей, где могут накапливаться загрязнения. Прибор не требует регулярного технического обслуживания и обеспечивает надежные, свободные от дрейфа измерения расхода.

Большой выбор конфигураций прибора и ультразвуковых преобразователей

Широкий набор ультразвуковых преобразователей и измерительных ячеек как стандартных, так и выполненных в соответствии с требованиями заказчика, обеспечивают максимальную гибкость и универсальность системы измерения расхода, которая может применяться для труб диаметром 1400 мм и более.
