Двухпроволочный эталон Duplex IQI-D13 IE-NDT

Двухпроволочный эталон качества изображения Duplex IQI-D13 IE-NDT

Двухпроволочный эталон Duplex IQI-D13 IE-NDT предназначен для определения нерезкости изображения (пленка и цифровое изображение) в соответствии с ISO 19232-5 и ASTM E2002.

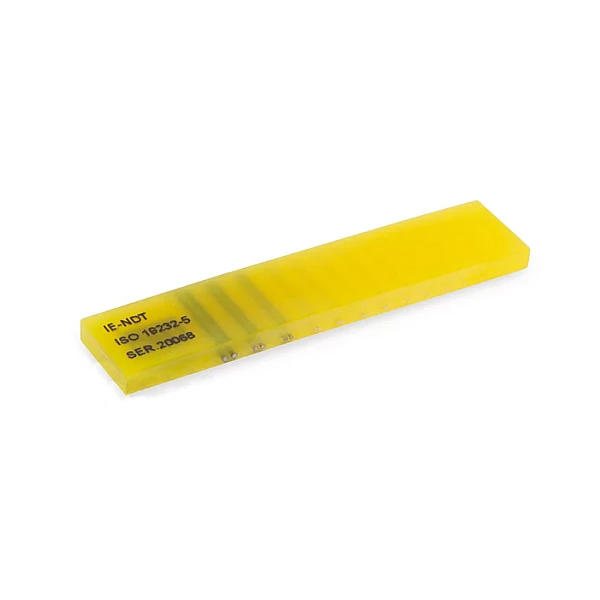

Эталон изготовлен из тринадцати пар проволок различного диаметра, впаянных в жесткий пластик на определенное расстояние друг от друга, соответствующих диаметру каждой пары.

Проволочные пары пронумерованы от 1D (пара проволок с наибольшим диаметром) до 13D. Пары проволок 1D, 2D и 3D выполнены из вольфрама, остальные — из платины.

Уровень нерезкости определяется по количеству пар проволок, которые можно увидеть. Рентгеновский снимок эталона исследуется лупой с максимальным 4-кратным увеличением. При увеличении нерезкости проволоки сливаются в единое изображение. Значение, равное двум диаметрам проволоки того элемента, который еще различим как двойной, принимается за U — значение нерезкости изображения. Номер этого элемента и является числом нерезкости.

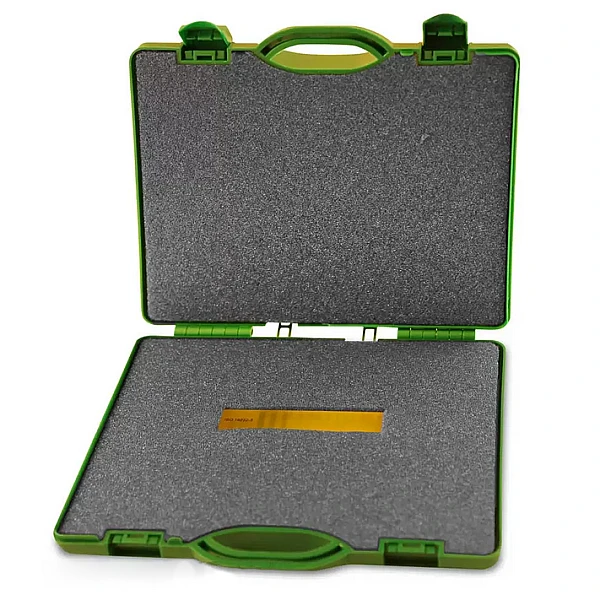

Эталон имеет гравировку с индивидуальным серийным номером и поставляется с сертификатом качества и инструкцией в чехле для хранения.
