Двухпроволочные эталоны Duplex IQI Kowotest

Двухпроволочные эталоны качества изображения Duplex IQI Kowotest

Двухпроволочный эталон качества изображения используется в радиографии для оценки нерезкости изображения (пленка и цифровое изображение) в соответствии с ISO 19232-5 и ASTM E2002, а также для определения базового пространственного разрешения цифровых изображений в соответствии с EN 13068, ISO 16371-1, ISO 17636-2 и ASTM E2597.

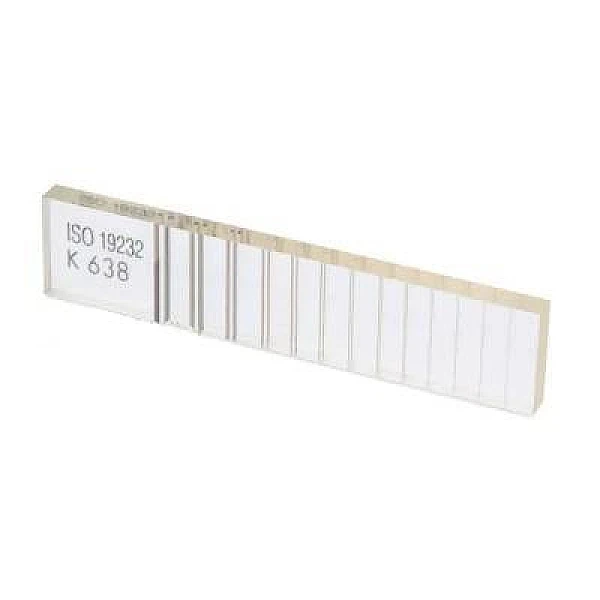

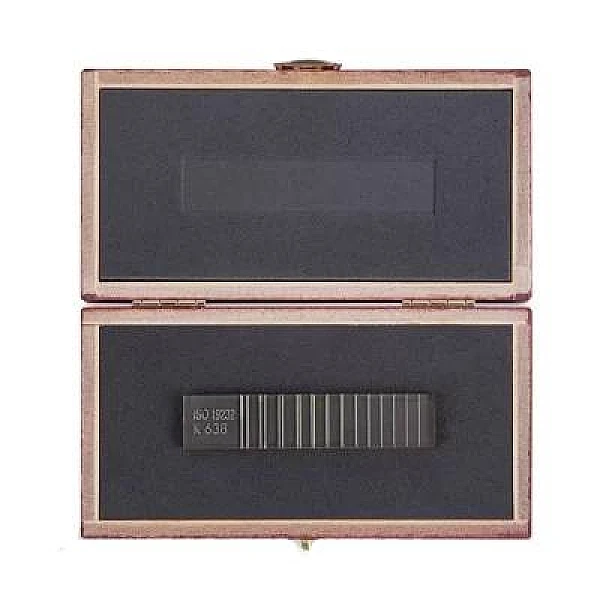

Эталон изготовлен из жесткого прозрачного пластика внутри которого размещены пары проволок. Расстояние между проволоками в паре равно их диаметру, от пары к паре диаметр и расстояние между проволоками уменьшается.

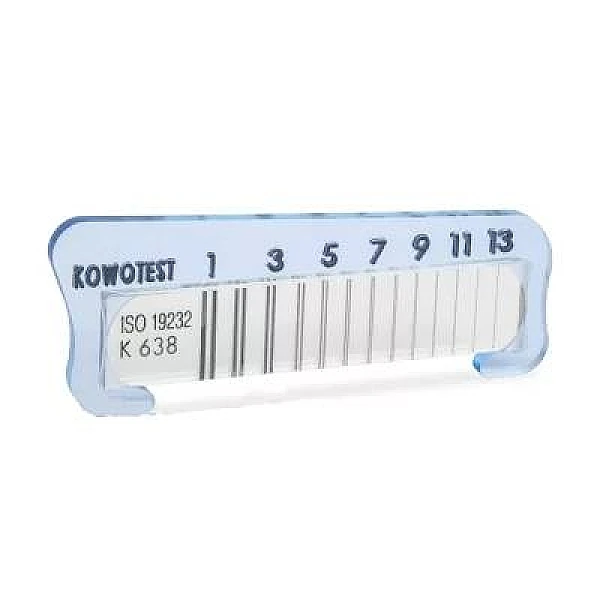

Для оценки базового пространственного разрешения детектора эталон должен располагаться непосредственного на его поверхности. Согласно ГОСТ ISO 17636-2 (п. 6.7; приложение С) и ASTM E2597 (п. 7.7.1) эталон должен быть установлен таким образом, чтобы проволоки не накладывались на сетку пикселей детектора, а располагались по отношению к ней под углом 2–5°. Для этого используется позиционирующая скоба из пластика, которая поставляется в комплекте с эталоном (рис. ниже). На скобу также нанесены свинцовые цифры, соответствующие номеру нечетных пар проволок, что облегчает их идентификацию на полученном снимке.

Двухпроволочный эталон Duplex IQI Kowotest выпускается в трех модификациях:

• IQI-D13 — базовая версия из 13 пар проволок для детекторов с шагом пикселя 50 мкм и более.

• IQI-D15 HiRes — версия для детекторов с шагом пикселя 32 мкм и более, имеет две дополнительные пары проволок D14 и D15. Предназначена для систем с высокой чувствительностью контроля, где необходимо обеспечить базовое пространственное разрешение изображения от 32 мкм и более, а значение нерезкости — от 0,06.

• IQI-D17 UHiRes HR4 — версия для детекторов с шагом пикселя 20 мкм и более. Включает в себя 14 пар проволок с D4 по D17. Предназначена для систем с высокой чувствительностью контроля, где необходимо обеспечить базовое пространственное разрешение изображения от 20 мкм и более, а значение нерезкости — от 0,04.
