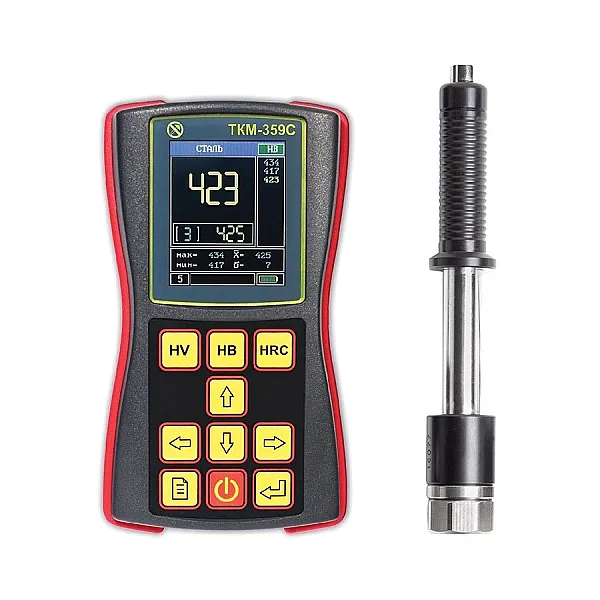

Динамический твердомер ТКМ-359С

Динамический твердомер ТКМ-359С

Прибор выполняет неразрушающий контроль качества продукции в металлургии, машиностроении, авиастроении, судостроении, энергетической, атомной и нефте-газовой отраслях промышленности.

Принцип работы — метод Либа, при котором отношение скорости отскока к скорости падения индентора с твердосплавным наконечником зависит от твердости испытуемого материала.

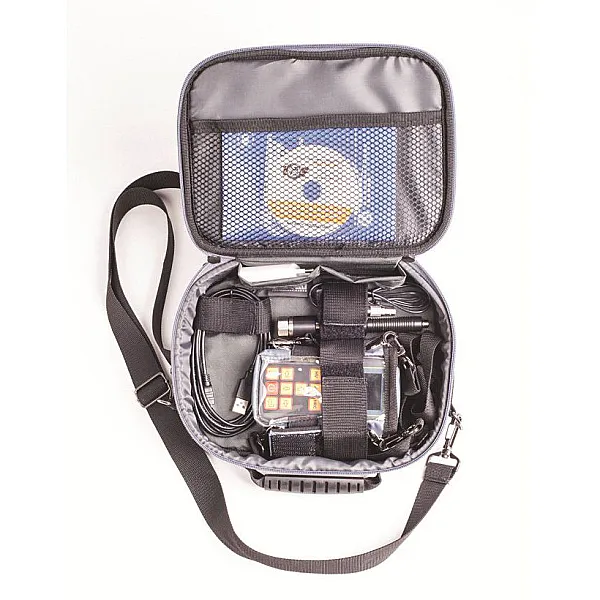

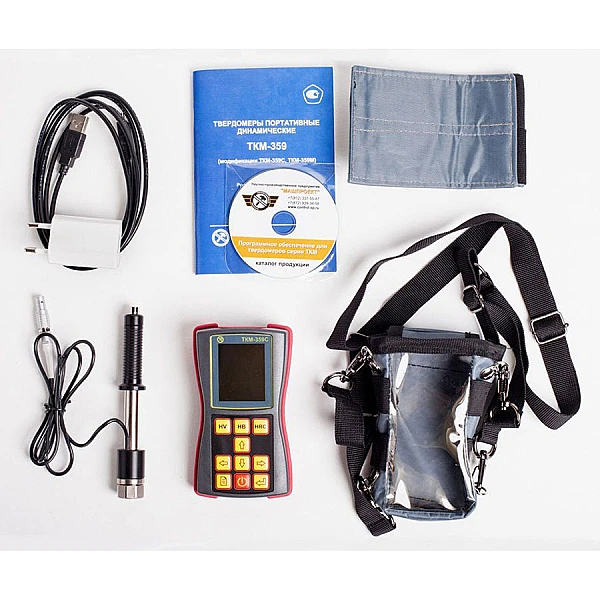

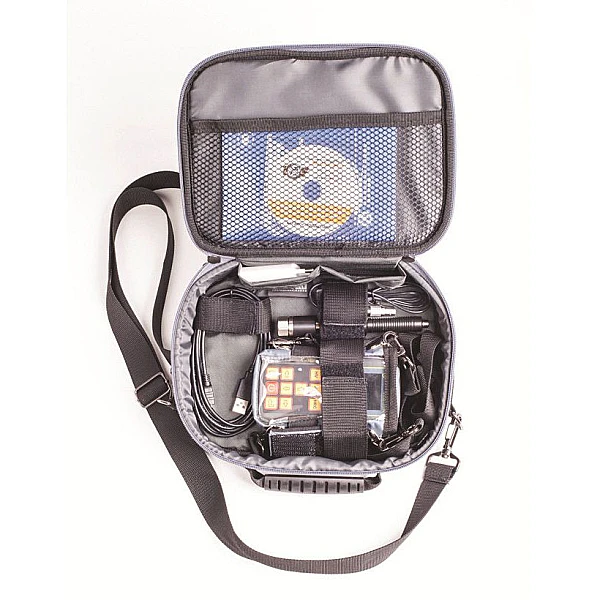

"Базовый" комплект содержит все необходимое для решения основной массы задач неразрушающего контроля методом твердометрии.

ТКМ-359С выполняет контроль твердости:

• всех основных типов металлов и сплавов без введения дополнительных калибровок:

- конструкционные и инструментальные коррозионно-стойкие, жаропрочные, нержавеющие стали и сплавы,
- сплавы цветных металлов, чугунов, алюминия, бронзы, латуни;

• поверхностно-упрочненных и закаленных изделий (закалка ТВЧ и др.);

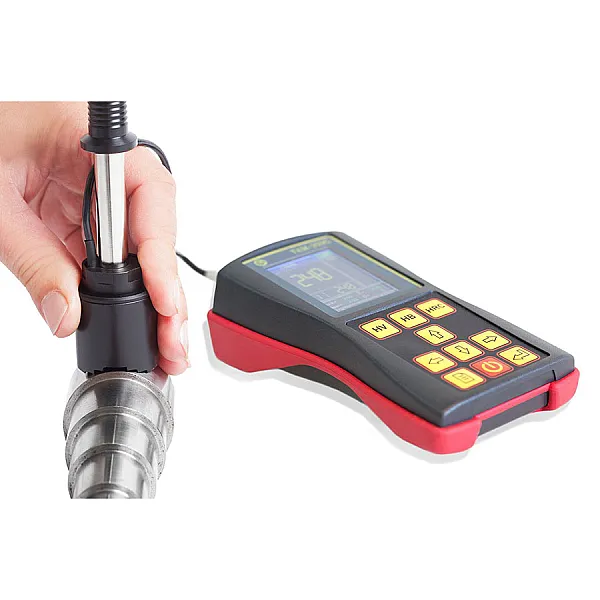

• изделий сложной конфигурации (зубьев шестерен, труб, валов);
• тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций).

М-359С прошел Государственную метрологическую аттестацию и внесен в Государственные реестры средств измерений Российской Федерации и Республики Беларусь.
Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.

Преимущества динамического твердомера

• Широкая номенклатура контролируемых металлов с различными физико-механическими свойствами.
• Возможность идентификации материалов в заготовительном производстве.
• Малая чувствительность к кривизне изделия и шероховатости поверхности.
• Контроль характера изменения твердости по поверхности изделия.
• Контроль «объемной твердости».
• Измерение твердости в труднодоступных местах.
• Пространственное положение датчика не влияет на результат измерения.
• Предусмотрена сигнализация о выходе результата измерения за установленные пределы.
• Оснащение дополнительными сменными датчиками с различными габаритами, жесткостью пружины,
  твердостью индентора и позиционирующей насадкой.

Особенности конструкции ТКМ-359С

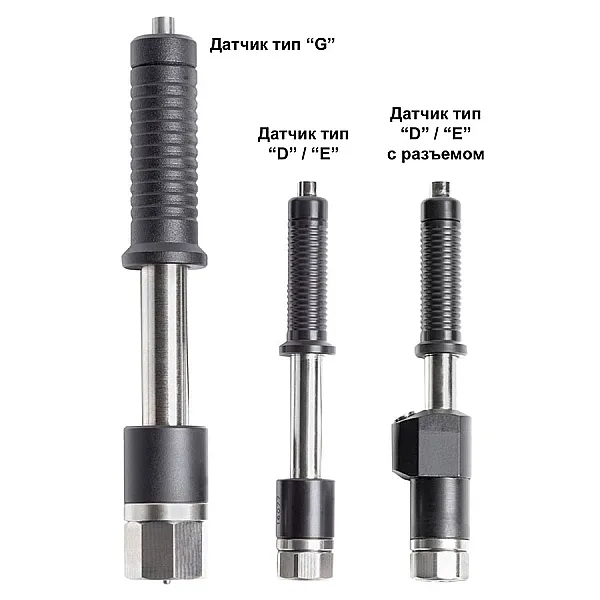

Характеристика датчиков

Фото	Тип датчика	Длина, мм	Диаметр, мм	Рекомендуемая масса/толщина/шероховатость контролируемого изделия	Применение	Примечание
	«D»	138	21	3 кг/6 мм/Ra 3,2	Решение основной массы задач контроля.	Штатный датчик.
	«E»	138	21	3 кг/6 мм/Ra 3,2	Имеет индентер из поликристалла - кубического нитрида Бора. Для массового контроля материалов повышенной твердости.	Используется в случае невозможности применения УЗ твердомера ТКМ-459.
	«G»	200	29	6 кг/55 мм/Ra 7,2	Контроль изделий из материалов с высокой структурной неоднородностью (чугуны и др.), с шероховатостью поверхности Ra более 3,2 мкм.	*Энергия удара увеличена в 10 раз. Допускается использование только на твердости менее 450 НВ.

*По сравнению со стандартным датчиком тип «D».
