Аппаратно-программный комплекс цифровой радиографии АРВИКОН
- Наличие
- уточняйте
- Гарантия
- 12
- Самовывоз
- Санкт-Петербург
Описание
Аппаратно-программный комплекс цифровой радиографии АРВИКОН
Портативный аппаратно-программный комплекс прямой цифровой радиографии «АРВИКОН» предназначен для проведения неразрушающего контроля коррозии технологических трубопроводов и конструкций, находящихся в режиме эксплуатации, в том числе в условиях наличия нефтепродукта внутри объекта контроля.
Основные преимущества
-
Мобильность
Небольшой вес оборудования упрощает работу с труднодоступными объектами контроля
-
Автономность
Все электронные компоненты комплекса имеют автономное аккумуляторное питание, обеспечивающее до 8 часов бесперебойной работы
-
Оперативность
Быстрое получение рентгеновского снимка сразу после окончания экспозиции, оценка и расшифровка полученного изображения на месте проведения контроля
-
Экономичность
Отсутствие затрат на расходные материалы, существенная экономия ресурса рентгеновского аппарата и сокращение общих норм времени на проведение контроля позволяют значительно сократить общую стоимость работ
-
Высокая чувствительность контроля
Современные технологии изготовления плоскопанельных детекторов позволяют получать качественные изображения даже при большой радиационной толщине исследуемого изделия

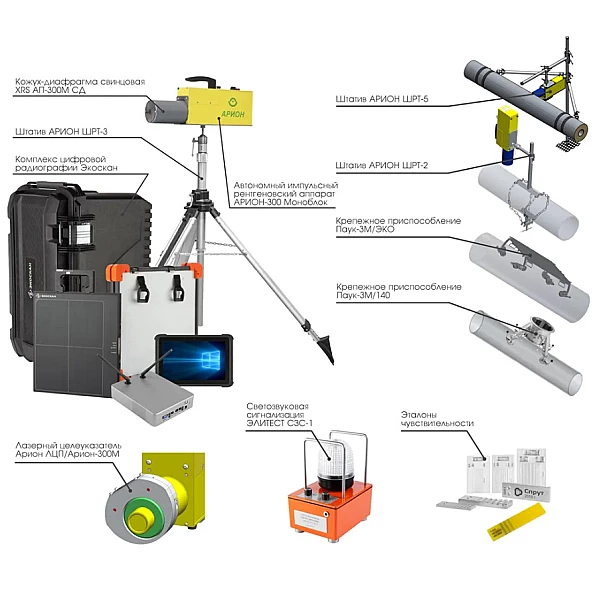

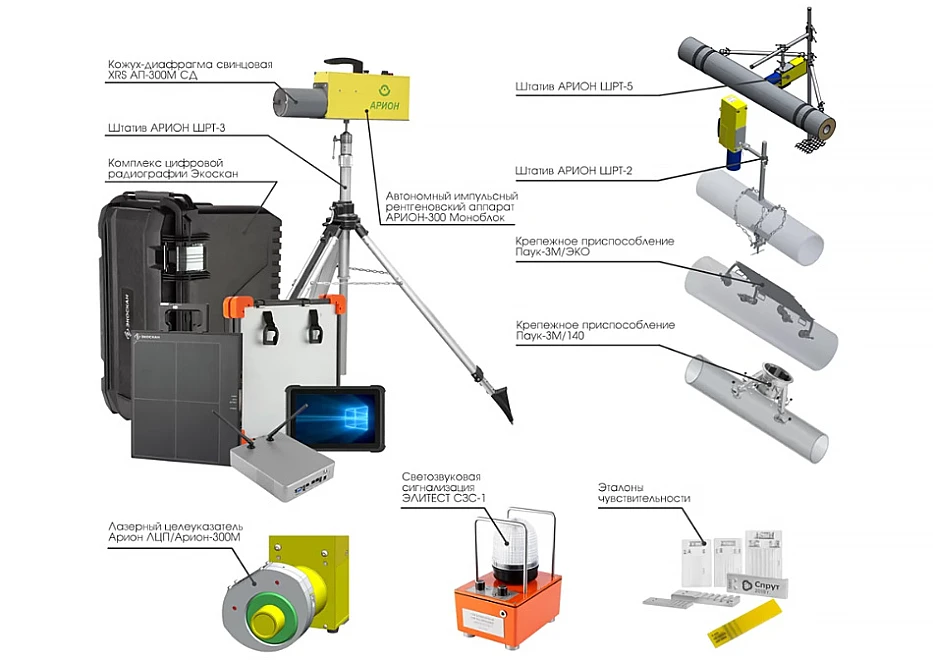

Состав комплекса цифровой радиографии Арвикон
Автономный импульсный рентгеновский аппарат АРИОН-300 Моноблок
В комплексе «АРВИКОН» применяется легкий, компактный и простой в управлении импульсный рентгеновский аппарат АРИОН-300 в моноблочном исполнении. Моноблок предназначен для эксплуатации в полевых условиях, а также в условиях заводских цехов и лабораторий, когда требуется проведение радиографического контроля труднодоступных мест.
Основным элементом данного рентгеновского аппарата является высоковольтный блок, генерирующий импульсное рентгеновское излучение (генератор высоковольтных импульсов), внутри которого в качестве высоковольтной изоляции между токопроводящими конструктивными элементами используется электроизоляционный газ.
Благодаря такой конструкции аппарат существенно легче, чем соразмерные по мощности устройства с масляной изоляцией, при этом газовая изоляция более устойчива к «старению» и не теряет со временем своих свойств.

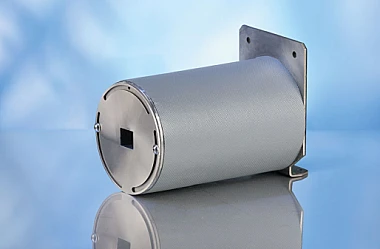

Кожух-диафрагма свинцовая XRS АП-300М СД
Предназначена для перекрытия первичного рентгеновского излучения, направленного за пределы границ объекта контроля, и формирования апертурой диафрагмы направленного рабочего пучка фотонов с заданным телесным углом.
Использование свинцовой кожух-диафрагмы при проведении радиографического контроля промышленных трубопроводов значительно уменьшает область распространения отраженного и рассеянного излучений, формируя необходимый телесный угол рентгеновских лучей, тем самым способствуя повышению качества снимка. Ослабление неиспользуемого ионизирующего излучения является также дополнительной мерой по обеспечению радиационной безопасности персонала.
Конструкция кожуха позволяет использовать сменные свинцовые диафрагмы. Кожух-диафрагма устанавливается на тубус излучателя рентгеновского аппарата и жёстко фиксируется на корпусе аппарата.

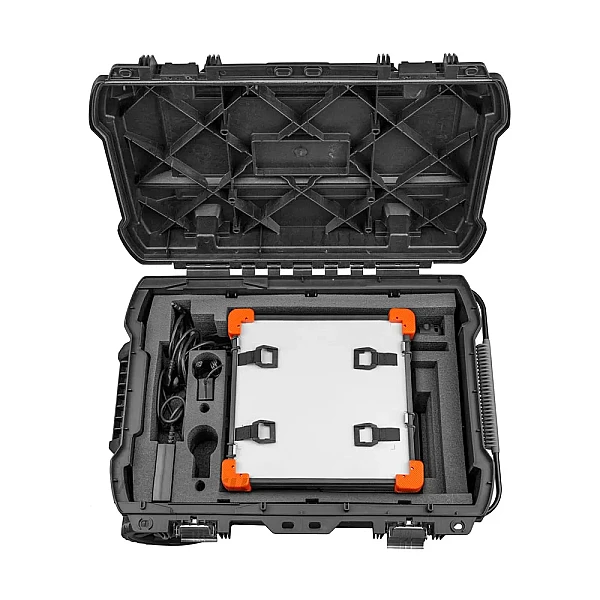

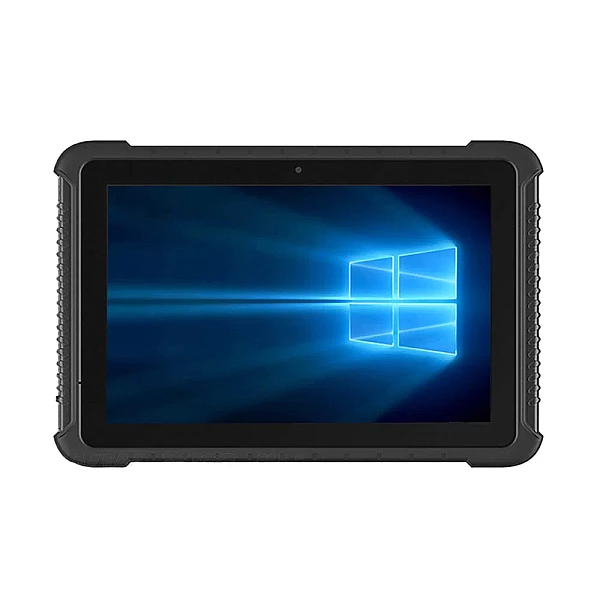

Плоскопанельный детектор ЭКОСКАН, промышленный планшетный компьютер с программным обеспечением Стражник

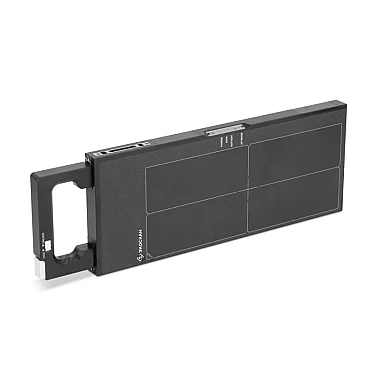

Плоскопанельный рентгеновский детектор ЭКОСКАН применяется для контроля технологических объектов методом прямой цифровой радиографии. Детектор адаптирован для работы с импульсными рентгеновскими аппаратами. В корпусе детектора ЭКОСКАН установлены: сменная батарея питания, блок энергонезависимой памяти, блок беспроводной связи, разъём передачи данных и разъём проводного питания.
После экспозиции изображение передается для обработки на промышленный планшетный компьютер.
Штативы для рентгеновского аппарата
Штатив трубный цепной усиленный АРИОН ШРТ-2/АРИОН-300М предназначен для крепления рентгеновского аппарата на трубе без изоляции. Конструкция штатива позволяет регулировать фокусное расстояние и располагать источник излучения в различных пространственных положениях относительно объекта контроля.

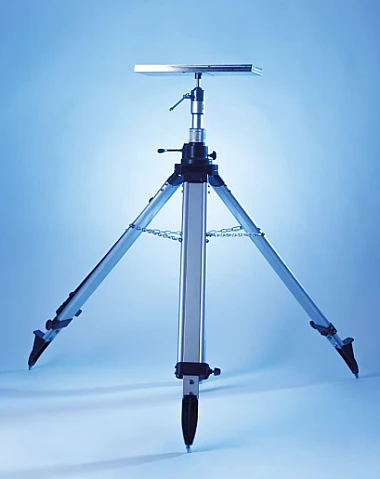

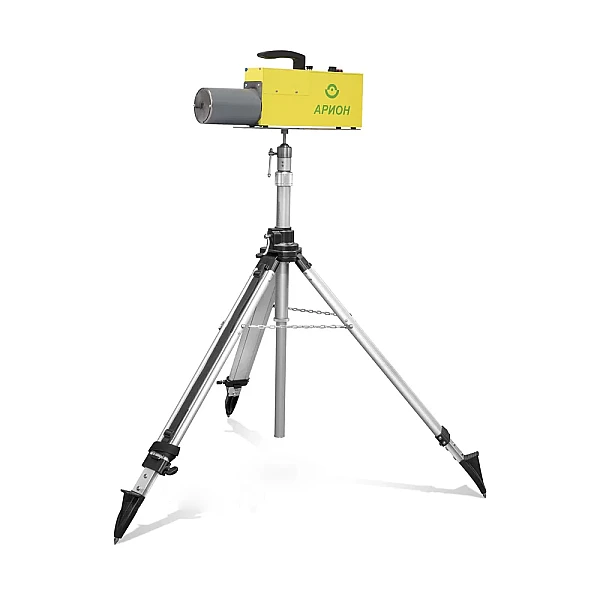

Треножный штатив АРИОН ШРТ-3 предназначен для позиционирования рентгеновского аппарата относительно объекта контроля. Конструкция штатива представляет собой складную треногу с элевационным механизмом и шаровой головкой, соединенной с держателем для рентгеновского аппарата.
Штатив АРИОН ШРТ-5 предназначен для позиционирования рентгеновского аппарата при контроле труб без демонтажа изоляции. Конструкция штатива исключает смятие изоляции при его установке и обеспечивает широкий диапазон вариантов установки оборудования на эстакадах и в стеснённых условиях при плотном расположении технологических трубопроводов. Быстроразборные элементы штатива удобны для его монтажа и переноски.
Крепежное приспособление Паук-3М/140 имеет усиленную конструкцию, позволяющую надёжно крепить на объектах контроля из ферромагнитных сталей портативный рентгеновский аппарат АРИОН-300 Моноблок с установленной на нём свинцовой кожух-диафрагмой.
Приспособления для установки детектора на объекте контроля

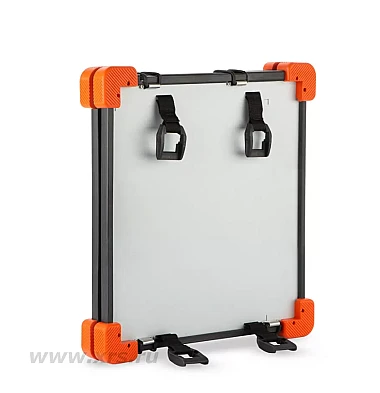

Защитный чехол. Для позиционирования детектирующего блока и для его защиты от механического воздействия используется специальный защитный чехол. Конструкция чехла обеспечивает демпфирующий эффект от возможных ударов при размещении детектора на объекте контроля. Детектор в чехле может быть закреплён с помощью ремней, которые либо охватывают объект, либо растягиваются на специальных магнитных креплениях.
Приспособление крепежное Паук-3М/ЭКО разработано для крепления детектора на трубах различных диаметров. Может быть закреплено на объекте контроля с помощью ремней или с помощью мощных магнитов. Эксцентриковый механизм в конструкции магнитных держателей даёт возможность предварительно разрывать магнитную цепь при снятии крепежного приспособления. При использовании защитного термоизоляционного мата позволяет контролировать трубопроводы с повышенной температурой.

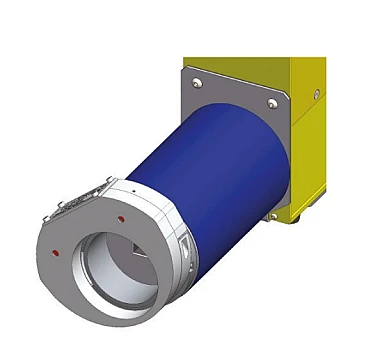

Лазерный целеуказатель АРИОН ЛЦП/АРИОН-300М
Лазерный целеуказатель АРИОН ЛЦП/Арион-300М предназначен для центрирования пучка излучения рентгеновского аппарата относительно объекта контроля.
Целеуказатель оснащен двумя светодиодными лазерами, формирующими центр пучка излучения за счет перекрестия лазерных лучей. Конструкция АРИОН ЛЦП позволяет устанавливать целеуказатель на корпусе источника излучения таким образом, что сам целеуказатель находится вне зоны излучения. При установке целеуказателя на рентгеновский аппарат нет необходимости в центрировании или настройке — лазерное перекрестие всегда направлено в центр фокусного пятна излучателя.

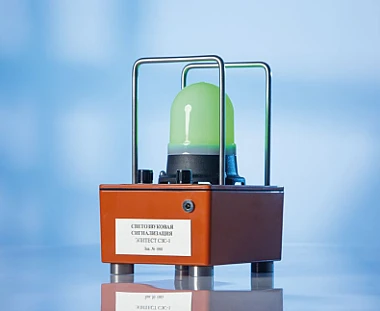

Светозвуковая сигнализация ЭЛИТЕСТ СЗС-1
Светозвуковая сигнализация ЭЛИТЕСТ СЗС-1 предназначена для светового и звукового предупреждения о повышенной мощности дозы рентгеновского или гамма-излучения при работе рентгеновского аппарата. Магнитное основание корпуса позволяет крепить сигнализацию к металлическим поверхностям в любом пространственном положении.
Принадлежности для радиографического контроля
Принадлежности для радиографического контроля включают в себя широкий перечень вспомогательных средств, необходимых как для непосредственного проведения радиографического контроля, так и для последующей обработки его результатов.

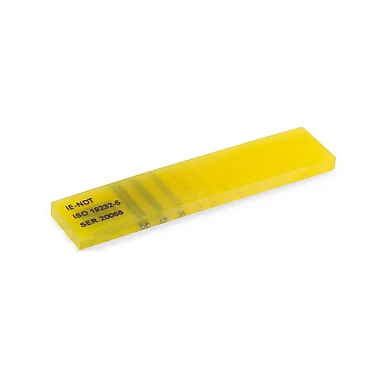

- Двухпроволочный эталон чувствительности Duplex IQI EN 462-5.
- Эталоны чувствительности канавочные СПРУТ № 11, 12, 13.
- Эталоны чувствительности проволочные ЭЛИТЕСТ № 11, 12, 13.
- Оснастка для установки и позиционирования эталонов Duplex.
- Комплекты маркировочных знаков ЭЛИТЕСТ № 2 (буквы и буквы латиница), № 6 (цифры).
Проведем демонстрацию оборудования онлайн или в нашем офисе
Характеристики
Комплектация
| Наименование | Количество |
|
Рентгеновский аппарат Арион-300 Моноблок в составе: Моноблочный излучатель, 1 шт. Дистанционный пульт запуска, 1 шт. Зарядное устройство, 1 шт. Дополнительный АКБ 25,6 В; 3,4 А·ч, 1 шт. Транспортировочная сумка (кофр), 1 шт. |
1 к-т |
|

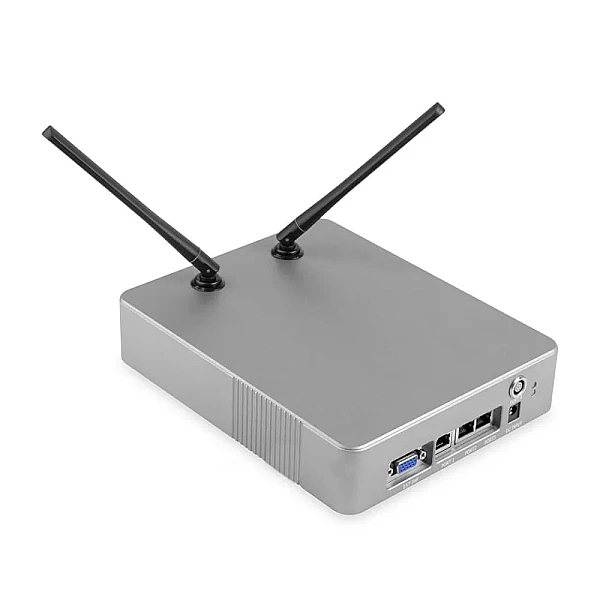

Плоскопанельный детектор Экоскан 30 в составе: Детектор Экоскан 25 × 32 см, 1 шт. Кожух защитный, 1 шт. Комплект магнитных держателей, 1 к-т Зарядное устройство, 1 шт. Кабели питания и передачи данных, 1 к-т AC/DC адаптер питания, 24В, 2,7 А, 1 шт. Съемная ручка, 1 шт. Источник питания, 1 к-т Кейс для транспортировки, 1 шт. Блок коммутации с рабочей станцией, 1 шт. Защищенный промышленный планшет или ноутбук, 1 шт. ПО Стражник, Windows 10, Microsoft Office, 1 к-т Рабочая станция Intel Core i7, DDR4 16 ГБ, NVIDIA GeForceGTX 1060–2048 МБ, монитор 27" (IPS 3840 × 2160), сетевое хранилище QNAP TS-473-4G (4 диска SEAGATE), 1 шт. |
1 к-т |
| Штатив трубный цепной усиленный ШРТ-2 | 1 шт. |
| Штатив треножный Арион ШРТ-3 | 1 шт. |
| Штатив универсальный Арион ШРТ-5 | 1 шт. |
| Кожух-диафрагма свинцовая XRS АП-300М СД со сменными диафрагмами | 1 к-т |
| Приспособление крепежное Паук-3М/ЭКО для детектора | 1 шт. |
| Приспособление крепежное Паук-3М/140 | 1 шт. |
| Лазерный целеуказатель Арион ЛЦП/Арион-300М | 1 шт. |
| Светозвуковая сигнализация ЭЛИТЕСТ СЗС-1 | 1 шт. |
| Комплект эталонов чувствительности | 1 к-т |
| Комплект маркировочных знаков (№ 2 — буквы; № 2 — буквы латиница; № 6 — цифры) | 1 к-т |
| Паспорт и РЭ | 1 к-т |
