Система 3D mmGPS для бетоноукладчика монолитных профилей

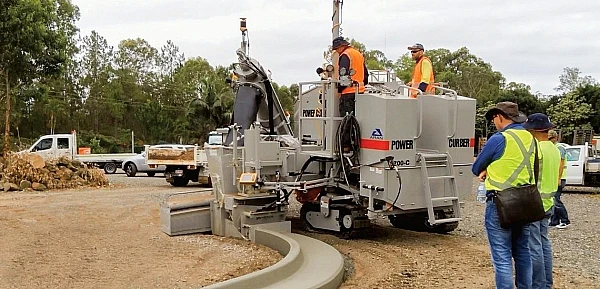

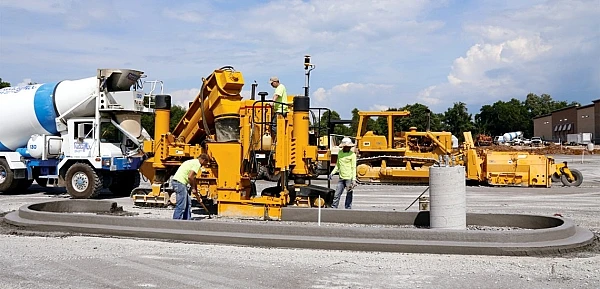

Свою нишу системы 3D mmGPS плотно заняли и среди таких машин, как многоцелевые укладчики с боковыми скользящими формами. Будь то бордюр, тротуар или водосточный канал, точное позиционирование укладываемого профиля является наиболее важным фактором для подрядчика. Причем плановое расположение рабочего органа здесь даже более существенно, чем у бетоноукладчиков плоских покрытий.

Система Topcon 3D mmGPS позволяет не только контролировать высотную отметку c миллиметровой точностью в автоматическом режиме, но и следовать строго по заданной траектории, относительно выбранных характерных линий проекта.

С системой 3D на машине, персоналу, участвующему в укладке бетонного монолита, уже не нужно отвлекаться на управление самим бетоноукладчиком, а больше времени уделять производственному процессу (подаче смеси, контролю качества формируемого профиля и т.д.).

Подробнее о системе

Работа без струны!

Нивелирование по копирной струне является достаточно распространенным и уже проверенным временем способом приведения плиты бетоноукладчика в проектное положение. На бетоноукладчике находятся датчики (механические или ультразвуковые), которые следят за положением струны, предварительно закрепленной на специальных стойках. В данном варианте конечный результат очень сильно зависит от точности установки стоек и натяжения струны.

Использование 3D системы - это работа машины по заранее выполненной цифровой модели, в которой находятся все проектные данные: поверхности, слои, точки, осевая линия, бровки, пикетаж и т.п. Таким образом, в разы экономится время между созданием модели поверхности и началом укладки бетона за счет исключения промежуточного шага в виде выноса проекта в натуру.

Также значительно снижены риски, связанные с человеческим фактором. Помимо того, что возможно ошибиться при установке струны, ее также можно повредить при выполнении работ. А это, в свою очередь, приведет к остановке всего процесса укладки.

Преимущества системы 3D mmGPS

При работе системы mmGPS определение трехмерных координат происходит на основе спутниковых ГНСС измерений. Таким образом, в независимости от видимости, между построителем лазерной зоны и датчиком-приемником в системе mmGPS всегда будет фиксированное решение и 3D позиция плиты. Даже если в какой-то момент оптическая связь между приемником и передатчиком потеряется, бетоноукладчик будет продолжать работать.

С системой mmGPS вам не надо бояться потери видимости между призмой и тахеометром. Укладчик будет работать без остановки!

Также при работе двухмачтовой mmGPS системы на машине для точного определения по высоте на текущем пикете достаточно иметь только один построитель лазерной зоны вместо двух тахеометров! Это гораздо компактнее, удобнее, безопаснее и дешевле!

Построитель лазерной зоны

Уже сегодня со всеми системами mmGPS поставляется высокотехнологичный, автоматический построитель лазерной зоны LZ-T5. В отличии от лазерных построителей плоскостей, LZ-T5 создает уникальный лазерный луч «N» - образной формы и ретранслирует его на дистанцию 300 метров. Высота сформированной лазерной зоны составляет 10 метров. Построитель лазерной зоны LZ-T5 является преемником хорошо зарекомендовавшего себя построителя лазерной зоны PZL-1. LZ-T5 также великолепно работает с лазерными сенсорами PZS-1 и PZS-MC.

Если у вас уже есть построитель лазерной зоны PZL-1 или PZL-1A, вы смело можете использовать его совместно с LZ-T5 при работе с одной 3D системой нивелирования в связке из двух или четырех приборов.

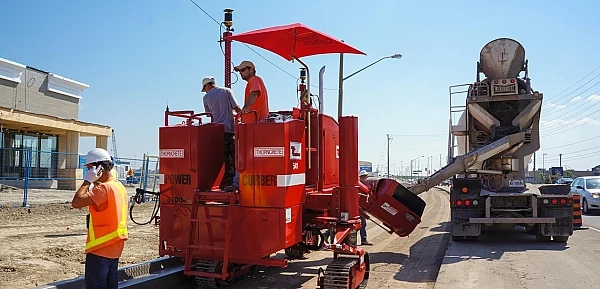

Размещение на машине

Компоненты системы на бордюроукладчике расположены подобно тому, как это выполнено на бетоноукладчиках плоских покрытий, за исключением самих мачт. Их невозможно установить симметрично относительно рабочего органа, что связано с особенностью конструкции самих машин.

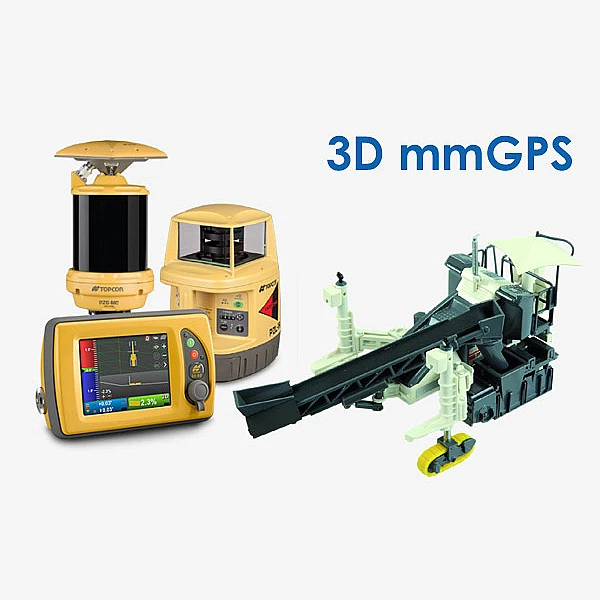

КОМПОНЕНТЫ СИСТЕМЫ

1. Панель управления GX-60



Панель управления используется для визуализации всей информации о работе системы управления, настройки параметров работы системы. Панель управления представляет собой защищенный компьютер с сенсорным цветным экраном, работающий под управлением операционной системы Windows XP. Для обеспечения работы системы управления, в бортовой компьютер установлено программное обеспечение 3DMC. На передней панели установлен защищенный порт USB для загрузки цифровой модели проекта.

Основные характеристики

Диагональ экрана: 170мм
Тим экрана: Сенсорный, LCD
Операционная система: Windows XP
Процессор: Intel Atom
Частота процессора: 1,66 ГГЦ
Оперативная память: 1 ГГб
Материал корпуса: Литой алюминий
Питание: 10- 30 вольт

2. Спутниковый приемник MC-R3


В корпусе блока управления объединены один или два ГНСС приемника (в зависимости от конфигурации системы), контроллер управления гидравлическими клапанами, УКВ и GSM модемы для приема RTK поправок. Спутниковый приемник может устанавливается либо в кабине укладчика, либо на плите в зависимости от предпочтений оператора.

Основные характеристики

Разъемы: DRC23-40P Deutsch - 2шт.
Порты коммуникации: RS-485,RS-232-6шт, CAN -2шт, Ethernet -2шт, I²C, SIM card
Защита от внешней среды: IP66
Тест на удар: 50Дж
Тест на вибрацию: 10-400 Гц.
Материал корпуса: Литой алюминий
Питание: 10- 30 вольт

3. Соединительная коробка Junction Box Paver


Данное устройство разработано специально, чтобы обеспечивать связь и питание для всех датчиков и элементов системы на машине. Надежный корпус предназначен для работы в трудных погодных условиях. Соединительная коробка может удобно размещаться на любом укладчике в любой удобной ориентации. Такое положение обеспечивается за счет возможности многих вариантов крепления, таких как крепления на пластину для сварки, магнитные крепления или болтами непосредственно к элементам машины.

Основные характеристики

Количество портов: 7
Вес: 0,7 кг.
Материал корпуса: Литой алюминий
Питание: 10- 30 вольт

4. Датчик лазерной зоны PZS-MC


PZS-МC монтируется на бетоноукладчик с помощью мачт, как правило входящих в комплект 3D подготовки, поставляемый производителем машин. В отличие от традиционных лазерных приемников, PZS-MC определяет свое точное положение в каждый момент времени в пределах вертикальной лазерной зоны, которую задает построитель PZL-1 или LZ-T5. Благодаря встроенной GPS антенне, PZS-MC непрерывно предоставляет машине информацию о высоте и горизонтальном положении в блок управления.

Основные характеристики

Угол приема по горизонтали: 360º
Угол приема по вертикали: ±10º
Материал корпуса: Литой алюминий
Питание: 8- 32 вольт
Защита от внешней среды: IPX6
Температурный диапазон: -20º до +50º

5. Построитель лазерной зоны LZ-T5



За счет применения быстросъемных Ni-MH аккумуляторных батарей емкостью 9000mAч, в LZ-T5 продолжительность непрерывной работы достигает 18 часов, что очень важно в реальных рабочих условиях. Также LZ-T5 может работать и на обычных алкалиновых батарейках.

Основные характеристики

Радиус действия лазерной зоны: 300м.
Высота лазерной зоны: 10 м.
Число используемых каналов: 4.
Угол работы автокомпенсатора: +/-3 угловых град.
Скорость вращения: 600 об/мин.
Пыле-влаго защищенность: IP 66
Температура работы: -20/+50 градусов
Продолжительность работы: до 18 часов
